松野電氣是專業生產多功能電力儀表,DW93-3000網絡電力儀表的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的多功能電力儀表生產經驗

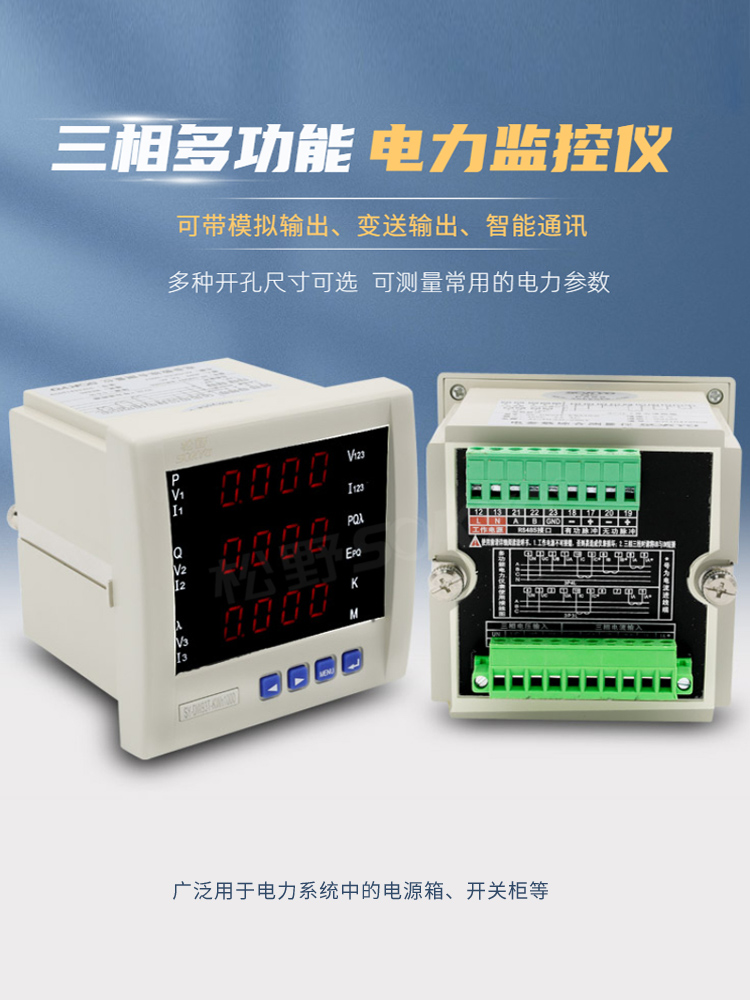

一、多功能電力儀表,DW93-3000網絡電力儀表產品特點
①、DW93-3000系列LED 三相電參數綜合測量儀、只是三相電力參數的綜合測量顯示、
能高精度的測量常用的電力參數、
②、如三相電壓、三相電流、有功功率、無功功率、功率因數、視在功率、頻率、有功電能、無功電能等。
采用LED數碼管分頁顯示測量三相電力參數信息。
③、面板有四個按鍵、可實現顯示切換 、輪流顯示或切換顯示
測量的電力參數、儀表參數編程設置，具有很強的靈活性。
④、儀表還有多種擴展功能模塊可供選擇、如帶RS485通訊、2 路電能脈沖輸出、儀表具有極高性能價格比，
⑤ 、廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、
小區電力監控、工業自動化智能建筑、智能配電盤、開關柜中，
⑥、具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)的特點、精度±0.5%FS±3 digit
⑦、主要型號、
SY-DW93-KWh3000 系列、 外形 96H×96W×80L、 開孔 88H×88W
SY-D W123-KWh5000 系列 、外形 120H×120W×75L、 開孔 108H×108W
都可選擇 帶 Rs485 通訊、Modbus 協議
①、 輸入信號
交流電壓、AC 400V或 100 V 、阻抗 400 KΩ、
交流電流、AC 5 A 或 1A 、 阻抗 20 mΩ、
（過載、測量時 1.2 倍、瞬時 2 倍 / 10 s）
②、 電網制式
三相網絡電力系統、
包括三相三線制 3P3L、三相四線制 3P4L
③、 測量參數、（ 全電參數綜合測量、監控、包含以下參數）
三相電壓、相電壓 Ua、Ub、Uc、或 線電壓 Uab、Ubc、Uca
三相電流、 每相電流 I a、I b、I c、平均電流 I
有功功率、每相有功功率 P a、P b、P c,總有功功率 P s
無功功率、每相無功功率 Q a、Q b、Q c,總有功功率 Q s
視在功率、每相視在功率 S a、 S b、 S c總視在功率 S s
功率因數、每相功率因數 PFa、PFb、PFc總功率因數 PFs
工作頻率、電網頻率 F R E、一般 40 ~ 60 Hz、
有功電能、一次側正向有功電能WPP
反向有功電能 WPF
二次側正向有功電能 EPP
反向有功電能 EPF
無功電能、一次側正向無功電能WQP
反向無功電能WQF
二次側正向無功電能EQP
反向無功電能 EQF
④、測量精度
電流、電壓、有功、無功、有功電能、 ±0.5 % Fs±3 digit 、
無功電能、±1.0 % Fs±2 digit、 工頻 40 ~ 60 Hz、 0.1 Hz
⑤、諧波信號
各相電壓、各相電流 的 2~31 次諧波檢測、
以 H 開頭、后面數據顯示為、百分比含量
⑥、脈沖輸出、2 路電能脈沖輸出（光耦隔離）、 3200 p /kwh
⑦、絕緣性能
絕緣強度、輸入和電源、 ≥ 2kV、 輸入和輸出、≥ 2kV
電源和輸出、 ≥ 1kV、絕緣阻抗、≥100 MΩ、 500 V DC
⑧、工作條件
工作環境、-10 ~ 55 ℃、 35 ~ 85 %RH
工作電源、AC/DC 85 ~ 265 V 、功耗≤5VA
⑨、外形尺寸和開孔尺寸
SY-DW93系列、 外形 96H×96W×80L、 開孔 88H×88W
多功能電力儀表,DW93-3000網絡電力儀表常用型號
主要型號：
SY-DW93-KWh3000 系列、 外形 96H×96W×80L、 開孔 88H×88W
SY-DW123-KWh3000 系列、 外形 120H×120W×75L、開孔 108H×108W
都可選擇 帶 Rs485 通訊、Modbus 協議
多功能電力儀表,DW93-3000網絡電力儀表選型說明
選型說明：
1、常用的1000、2000系列儀表為三相電參數綜合測量儀、只有測量功能。沒有控制輸出和模擬輸出功能，
所以選型時，不能選擇控制輸出R1~R4、不能選擇模擬量輸出D1~D4、也沒有控制輸入的選擇
2、當要求選擇報警控制輸出、或開關量輸入、或模擬量輸出時、必須選擇常用3000、4000、5000系列儀表
因三相多功能電力監控儀、控制輸入、控制輸出、模擬輸出都可任意選擇、當然選型時、也可以不選3000屬LED數碼管顯示系列、
4000屬LCD液晶顯示系列、5000只有尺寸9、12、屬中文LCD液晶顯示
3、6000、7000屬諧波分析儀、7000只有尺寸9、12、沒有模擬量輸出可選、開關量輸入輸出都只R1~R2
4、都可選擇帶RS485通訊、Modbus協議、測三相電流、電壓的組合儀表、只有1000、3000數碼管系列
選型舉例：
SY-DW93T-KWh2000、 三相電參數綜合測量儀、全電參數測量、帶Rs485通訊、LCD顯示
SY-DW93T-R2KWh4000、三相多功能電力監控儀、全電參數測量、帶Rs485通訊、LCD顯示、帶2路報警
1、在使用產品之前仔細閱讀產品說明書
2、儀表盡量避開干擾源、若信號線過長、最好采用屏蔽線、不能將信號線與電源線安裝在一起。
3、本公司儀表常規出廠為非防水防塵、非防腐蝕、防油、防止強烈震動或沖擊。
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購多功能電力儀表請?zhí)峁┮韵聟?shù)：
1、確定產品外形尺寸
2、確定工作電源
3、確定電網制式，三相三線或三相四線
4、確定是否需要帶附加功能如：帶通訊、報警輸出等。
5、確定安裝場合，使用領域和范圍，如化工廠、電廠等。
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。
■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。
