多功能電力儀表,DW93-4000網絡儀表

產品詳細參數

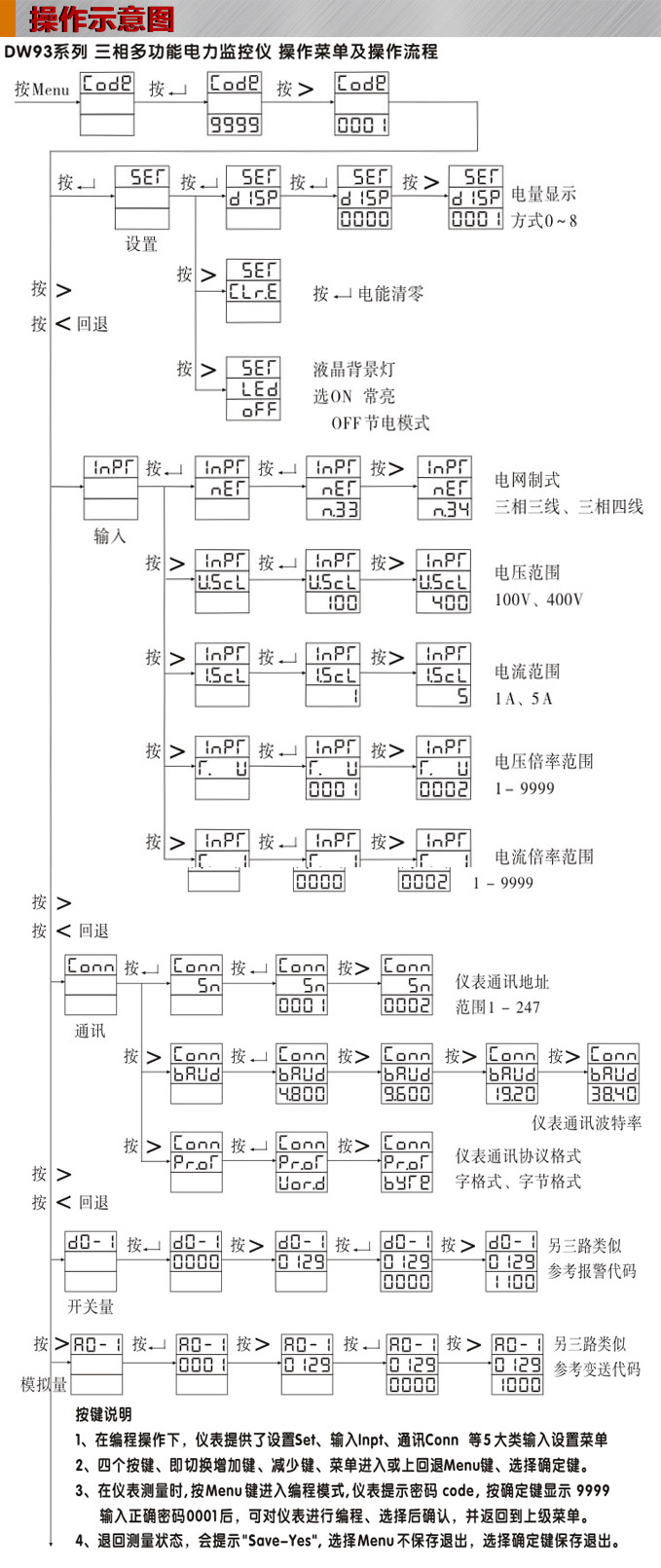

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產多功能電力儀表,DW93-4000網絡電力儀表的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的多功能電力儀表生產經驗
一、多功能電力儀表,DW93-4000網絡電力儀表產品特點
①、DW93-4000系列LCD 三相電參數綜合測量儀、只是三相電力參數的綜合測量顯示、能高精度的測量常用的電力參數、
②、如三相電壓、三相電流、有功功率、無功功率、功率因數、視在功率、頻率、有功電能、無功電能等。采用LCD數碼管分頁顯示測量三相電力參數信息。
③、面板有四個按鍵、可實現顯示切換、輪流顯示或切換顯示
測量的電力參數、儀表參數編程設置，具有很強的靈活性。
④、儀表還有多種擴展功能模塊可供選擇、如帶RS485通訊、2 路電能脈沖輸出、儀表具有極高性能價格比，
⑤ 、廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、工業自動化智能建筑、智能配電盤、開關柜中，
⑥、具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數的特點、精度±0.5%FS±3 digit

產品品牌	SOKYO松野電氣
產品名稱	DW93 三相多功能電力監控儀 LCD液晶顯示
外形尺寸	120*120
輸入信號	交流電壓、AC 400V或100V、阻抗 400KΩ、交流電流、A C5A或 1A、阻抗20mΩ、（過載、測量時1.2倍、瞬時2倍/10s）
電網制式	三相網絡電力系統、包括三相三線制3P3L、三相四線制3P4L
測量精度	電流、電壓、有功、無功、有功電能（）無功電能（±1.0% Fs±2digit）工頻（40~60Hz、0.1Hz）
脈沖輸出	2路電能脈沖輸出（光耦隔離）、3200p/kwh
通訊功能	RS485通訊，MODBUS-RTU協議格式
遙側控制	可帶 4路開關量輸入、4路開關量輸出
變送輸出	可帶1路 4~20mA變送輸出
絕緣性能	絕緣強度、輸入和電源、≥2kV、輸入和輸出、≥2kV、電源和輸出、≥1kV、絕緣阻抗、≥100MΩ、 500V DC
工作條件	工作環境、-20~75℃、 35~85%RH 工作電源、AC/DC 85~265V、功耗≤5VA
測量參數	（全電參數綜合測量、監控、包含以下參數）三相電壓（相電壓Ua、Ub、Uc、或線電壓Uab、Ubc、Uca）三相電流（每相電流Ia、I b、I c、平均電流I）有功功率（每相有功功率Pa、Pb、Pc,總有功功率Ps）無功功率（每相無功功率Qa、Qb、Qc,總有功功率Qs）視在功率（每相視在功率Sa、Sb、 Sc總視在功率Ss）功率因數（每相功率因數PFa、PFb、PFc總功率因數PFs）工作頻率（電網頻率FRE、一般40 ~ 60Hz）有功電能（一次側正向有功電能WPP）、反向有功電能WPF 二次側正向有功電能EPP 反向有功電能EPF 無功電能(一次側正向無功電能WQP) 反向無功電能WQF 二次側正向無功電能EQP 反向無功電能EQF

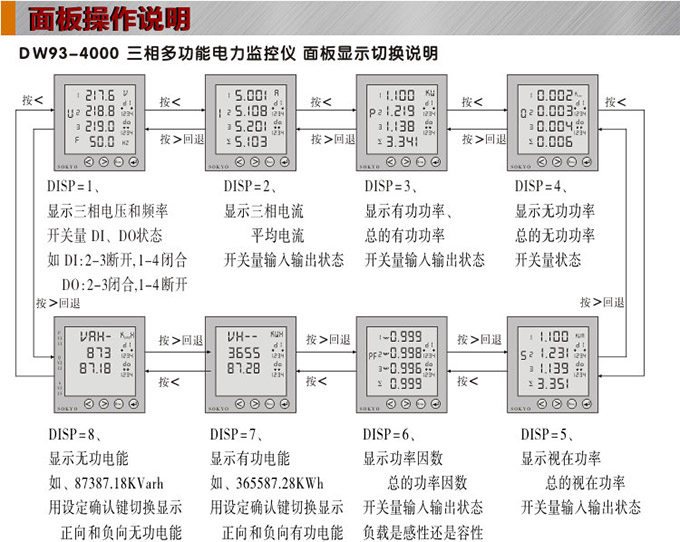

多功能電力儀表,DW123-4000網絡電力儀表面板操作說明

多功能電力儀表,DW93-4000網絡電力儀表常用型號
常用型號：

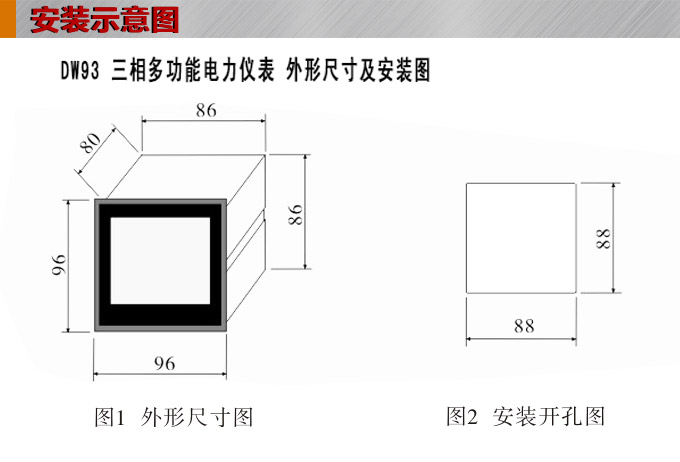

SY-DW93-KWh4000 系列、外形 96H×96W×80L、開孔 88H×88W
SY-DW123-KWh4000 系列、外形 120H×120W×75L、開孔 108H×108W
都可選擇帶 Rs485 通訊、Modbus 協議
