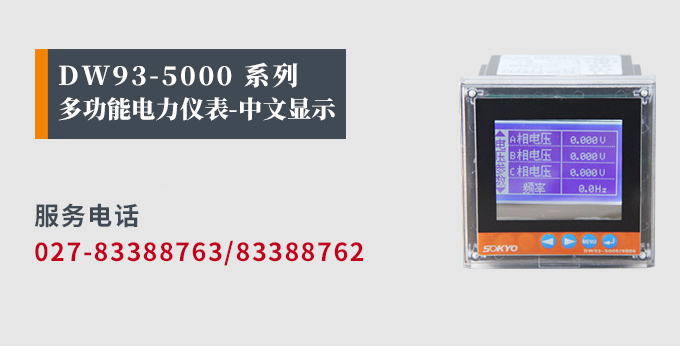

多功能電力儀表,DW93-5000網絡儀表

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產多功能電力儀表,DW93-5000網絡電力儀表的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的多功能電力儀表生產經驗
一、多功能電力儀表,DW93-5000網絡電力儀表產品特點
①、DW93-5000系列LCD 三相電參數綜合測量儀、只是三相電力參數的綜合測量顯示、能高精度的測量常用的電力參數、
②、如三相電壓、三相電流、有功功率、無功功率、功率因數、視在功率、頻率、有功電能、無功電能等。采用 LCD 數碼管分頁顯示測量三相電力參數信息。
③、面板有四個按鍵、可實現顯示切換、輪流顯示或切換顯示
       測量的電力參數、儀表參數編程設置，具有很強的靈活性。
④、儀表還有多種擴展功能模塊可供選擇、如帶RS485通訊、2 路電能脈沖輸出、儀表具有極高性能價格比，
⑤ 、廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、工業自動化智能建筑、智能配電盤、開關柜中，
⑥、具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數的特點、精度±0.5%FS±3 digit

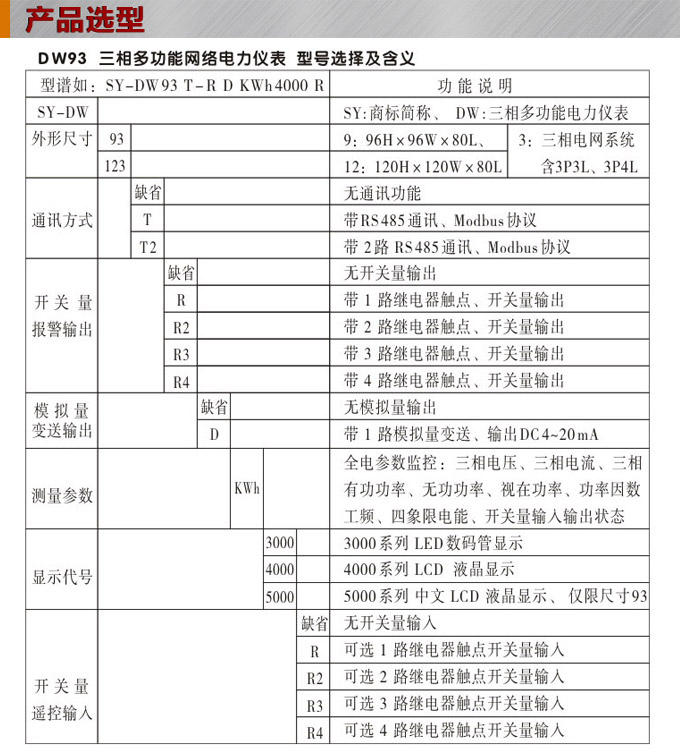

⑦、主要型號、
SY-DW93-KWh5000    系列、外形 96H×96W×80L、開孔 88H×88W
SY-DW123-KWh5000   系列、外形 120H×120W×75L、開孔 108H×108W
都可選擇帶 Rs485 通訊、Modbus 協議

①、輸入信號
      交流電壓、AC 400V或 100 V 、阻抗 400 KΩ、
      交流電流、AC 5 A 或 1A 、      阻抗 20 mΩ、
    （過載、測量時 1.2 倍、瞬時 2 倍 / 10 s）
②、電網制式
       三相網絡電力系統、
       包括三相三線制 3P3L、三相四線制 3P4L
③、測量參數、（全電參數綜合測量、監控、包含以下參數）
       三相電壓、相電壓 Ua、Ub、Uc、或線電壓 Uab、Ubc、Uca
       三相電流、每相電流 I a、I b、I c、平均電流 I
       有功功率、每相有功功率 P a、P b、P c,總有功功率 P s
       無功功率、每相無功功率 Q a、Q b、Q c,總有功功率 Q s
       視在功率、每相視在功率 S a、 S b、 S c總視在功率 S s
       功率因數、每相功率因數 PFa、PFb、PFc總功率因數 PFs
       工作頻率、電網頻率 F R E、一般 40 ~ 60 Hz、
       有功電能、一次側正向有功電能WPP
                                    反向有功電能 WPF
                         二次側正向有功電能 EPP
                                    反向有功電能 EPF
       無功電能、一次側正向無功電能WQP
                                    反向無功電能WQF
                         二次側正向無功電能EQP
                                    反向無功電能 EQF
④、測量精度
      電流、電壓、有功、無功、有功電能、 ±0.5 % Fs±3 digit 、
      無功電能、±1.0 % Fs±2 digit、工頻 40 ~ 60 Hz、 0.1 Hz
⑤、諧波信號
       各相電壓、各相電流的 2~31 次諧波檢測、
       以 H 開頭、后面數據顯示為、百分比含量
⑥、脈沖輸出、2 路電能脈沖輸出（光耦隔離）、 3200 p /kwh
⑦、絕緣性能
       絕緣強度、輸入和電源、 ≥ 2kV、   輸入和輸出、≥ 2kV
       電源和輸出、 ≥ 1kV、絕緣阻抗、≥100 MΩ、 500 V DC
⑧、工作條件
       工作環境、-10 ~ 55 ℃、35 ~ 85 %RH
       工作電源、AC/DC 85 ~ 265 V 、功耗≤5VA
⑨、外形尺寸和開孔尺寸
      DW93、外形、96H×96W×80L、開孔、88H×88W
三相多功能表,DW93-5000多功能電力儀表細節展示1

三相多功能表,DW93-5000多功能電力儀表常用型號
常用型號：
SY-DW93-KWh5000 系列、外形 96H×96W×80L、開孔 88H×88W
SY-DW123-KWh5000 系列、外形120H×120W×75L、開孔 108H×108W
都可選擇帶 Rs485 通訊、Modbus 協議
