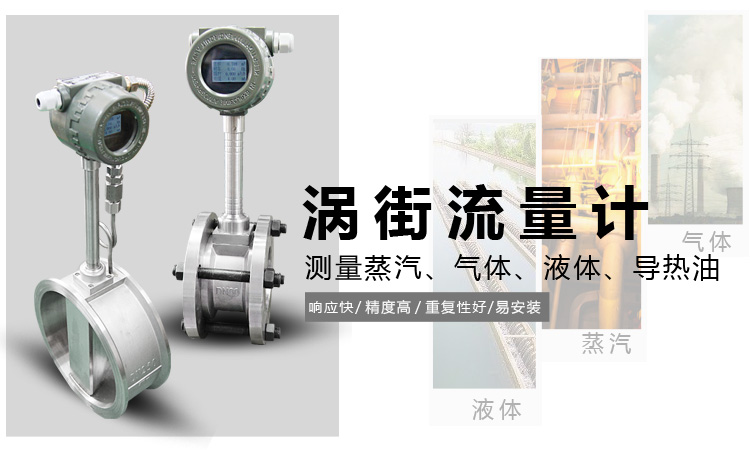

智能渦街流量計,YTFW數顯渦街流量計

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產智能渦街流量計,YTFW數顯渦街流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的渦街流量計生產經驗.

一、智能渦街流量計,YTFW數顯渦街流量計 產品特點
1、常用公稱通徑系列 DN mm 滿管式 DN15~DN 300、插入式 DN350~DN 900。
      測量精度高、靈敏度高、滿管式 ±0.5% FS、±1.0% FS、插入式 ±1.0% FS
      重復性誤差：測量值的 ±0.2% FS、流量量程比：一般20：1、擴展后可以到40：1
2、被測介質：液體、氣體、蒸汽、包括飽和蒸汽和過熱蒸汽
      介質溫度：常溫常壓型液體或氣體：-30 ~ 50℃、
      高溫型飽和蒸汽：-30 ~ 250℃、高溫高壓型過熱蒸汽：-30 ~ 350℃
3、輸出信號：兩線制電流輸出 DC 4~20m A、或者脈沖輸出、頻率輸出
      負載電阻：DC 4~20mA電流輸出、負載電阻＜750歐姆、
      脈沖頻率輸出 0.1~ 3000Hz、光電隔離、OCT導通時集電極最大電流為 25mA
      通訊輸出：RS485通訊、Modbus-RTU協議、HART協議、DC 4~20mA @ + HART
4、常溫常壓的液體一般不需要補償、壓縮氣體一般采用壓力補償、
      飽和蒸汽采用壓力補償、或溫度補償、過熱蒸汽必須采用壓力和溫度同時補償。
      補償輸入：壓力補償、采用壓力變送器 DC 4~20mA、
      溫度補償、采用溫度傳感器鉑電阻 Pt100 、或溫度變送器DC 4~20mA
5、公稱壓力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、壓力損失系數：Cd ≤ 2.6
     流量測量范圍：流量范圍對流速是 0.2 ~ 15 m/s、防護等級：標準型I P65、
6、工作環境：溫度－30 ~ 80 ℃、相對濕度：5%~ 95% RH
      雙行 LCD 液晶顯示、可顯示瞬時流量、累積流量、頻率、溫度、壓力、密度
      供電電源：標準為額定 DC 24V（ DC 18- 36V ）、DC 3.6V鋰電池

二、智能渦街流量計,YTFW數顯渦街流量計 工作原理
       渦街流量傳感器的基本原理是卡門渦街原理，即"渦街頭旋渦分離頻率與流速成正比"。
       如圖所示流通本體內插入有一近似為等腰三角形的柱體，柱體的軸線與被測介質流動方向垂直，底面迎向流體。當被測介質流過柱體時，在柱體兩側交替產生旋渦，旋渦不斷的產生和分離。理論分析和實驗已證明，旋渦分離的頻率與柱側介質的流速成正比（f = Sr · V1/d ）。
       旋渦交替分離，在柱體兩側及柱體后面的尾流中產生脈動的壓力，設在柱體內部（或后面）的檢測探頭受到這種微小脈動壓力的作用，使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。檢測放大器將交變電荷信號進行變換、放大、濾波和信號整形處理后，輸出頻率與旋渦分離頻率相同的電流（或電壓）脈沖信號。
       流量傳感器的設計柱寬d與流通管直徑D
       具有固定的比值，因此流經管內的平均流速V2與
       柱側流速V1有固定的比值。 V2/V1 = 1 － 1.25d/D
       所以：f = Sr · V1/d = Sr · V2/d (1－1.25d/D)
       推出：V2 = (1－1.25d/D)·d ·f/ Sr
       流量 Q = 3600· F· V2 = 3600 · F·(1－1.25d/D)·d ·f/ Sr
       Q ：瞬時流量（單位：m3/h）       f ：柱體側旋渦分離的頻率（Hz）
       F ：傳感器流通本體的流通面積(m2)       Sr: 斯特勞哈爾數、 Sr=0.17－0.18。
              取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。
       d：柱體迎流面寬度（m） D：流通管直徑（m） (d、D已知尺寸，Sr常數，測得f 便知流量Q)

智能渦街流量計,YTFW數顯渦街流量計品牌模塊

1、公稱通徑系列 DN mm
     滿管式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300
2、測量精度：滿管式 ±0.5% FS、±1.0% FS
重復性誤差：測量值的 ±0.2% FS
流量量程比：一般20：1、擴展后可以到40：1
3、被測介質：液體、氣體、蒸汽、包括飽和蒸汽和過熱蒸汽
4、介質溫度：常溫常壓型液體或氣體：-30 ~ 50℃、
     高溫型飽和蒸汽：-30 ~ 250℃、高溫高壓型過熱蒸汽：-30 ~ 350℃
5、輸出信號：兩線制電流輸出 DC 4~20m A、
      或者脈沖輸出、頻率輸出、1 個脈沖代表多少流量。
6、通訊方式：RS485通訊、Modbus-RTU協議、
      HART 通訊協議、 DC 4~20mA @ + HART
7、常溫常壓的液體一般不需要補償、壓縮氣體一般采用壓力補償、
     飽和蒸汽采用壓力補償、或溫度補償、過熱蒸汽必須采用壓力和溫度同時補償。
8、補償輸入：壓力補償、采用壓力變送器 DC 4~20mA、
     溫度補償、采用溫度傳感器鉑電阻 Pt100 、或溫度變送器DC 4~20mA
9、公稱壓力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、壓力損失系數：Cd ≤ 2.6
10、工作環境：溫度－30 ~ 80 ℃、相對濕度：5%~ 95% RH
11、顯示功能：雙行 LCD 液晶顯示、可顯示瞬時流量、累積流量、頻率、溫度、壓力、密度
12、流量測量范圍：流量范圍對流速是0.2 ~ 15 m/s
13、負載電阻：DC 4~20mA電流輸出、負載電阻＜750歐姆、
     脈沖頻率輸出 0.1~ 3000Hz、光電隔離、OCT導通時集電極最大電流為 25mA
14、防護等級：標準型I P65、
15、供電電源：標準為額定 DC 24V（ DC 18- 36V ）、DC 3.6V鋰電池
智能渦街流量計,YTFW數顯渦街流量計細節圖1

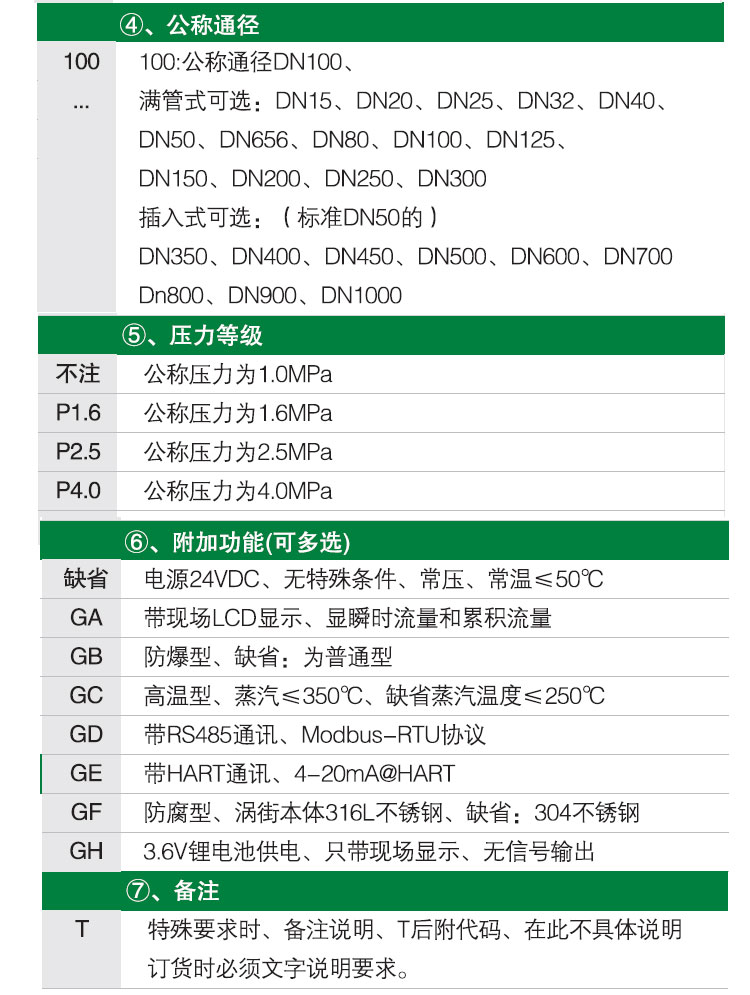

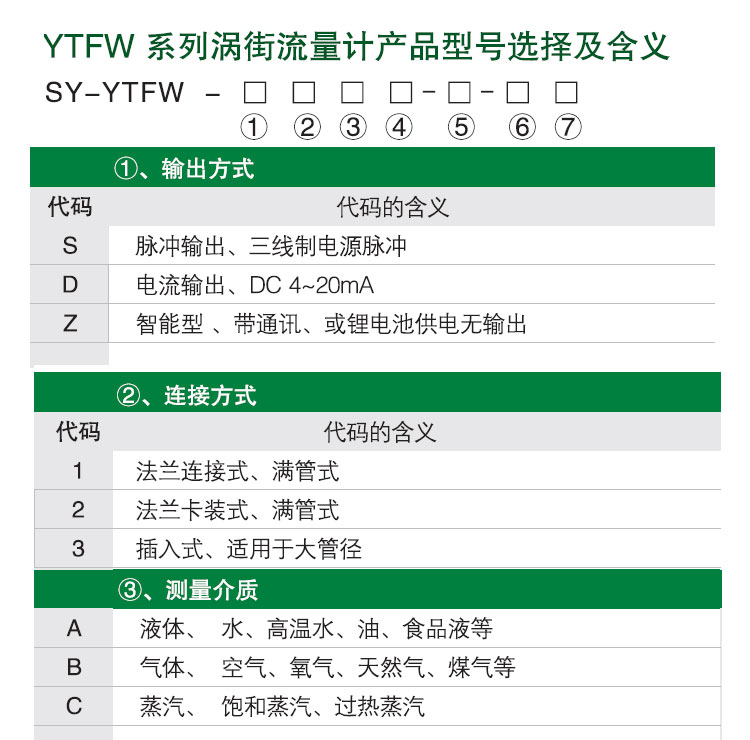

智能渦街流量計,YTFW數顯渦街流量計 常用型號
SY-YTFW-Z2A25-GAGE
SY-YTFW-Z2A40-GAGE
SY-YTFW-Z2A50-GAGE
SY-YTFW-Z2A80-GAGE
SY-YTFW-Z2A100-GAGE
SY-YTFW-Z2A125-GAGE
SY-YTFW-Z2A150-GAGE
SY-YTFW-Z2A200-GAGE
SY-YTFW-Z2A250-GAGE
SY-YTFW-Z2A300-GAGE
SY-YTFW-Z2B25-GBGE
SY-YTFW-Z2B40-GBGE
SY-YTFW-Z2B50-GBGE
SY-YTFW-Z2B80-GBGE
SY-YTFW-Z2B100-GBGE
SY-YTFW-Z2B125-GBGE
SY-YTFW-Z2B150-GBGE
SY-YTFW-Z2B200-GBGE
SY-YTFW-Z2B250-GBGE
SY-YTFW-Z2B300-GBGE
SY-YTFW-Z2C25-GBGE
SY-YTFW-Z2C40-GBGE
SY-YTFW-Z2C50-GBGE
SY-YTFW-Z2C80-GBGE
SY-YTFW-Z2C100-GBGE
SY-YTFW-Z2C125-GBGE
SY-YTFW-Z2C150-GBGE
SY-YTFW-Z2C200-GBGE
SY-YTFW-Z2C250-GBGE
SY-YTFW-Z2C300-GBGE
