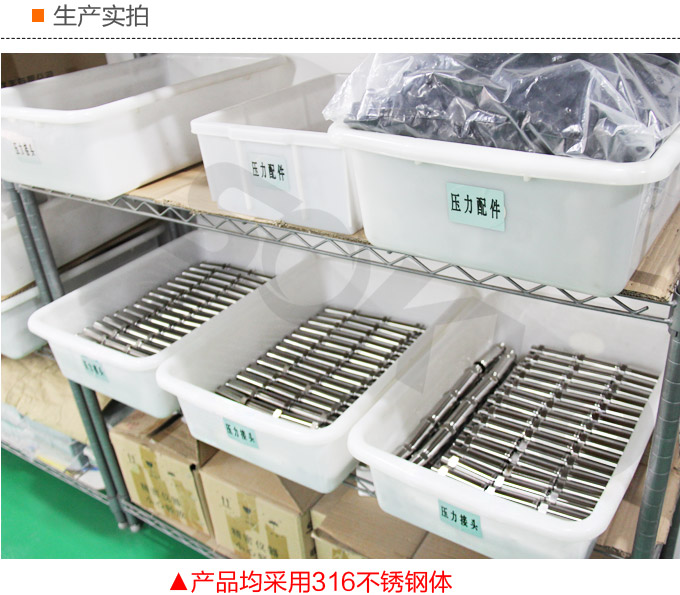

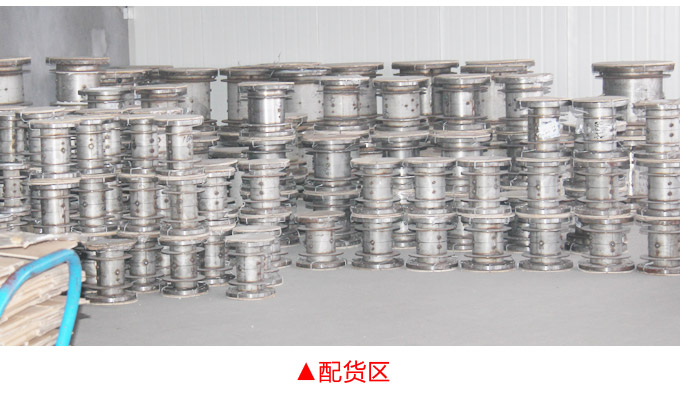

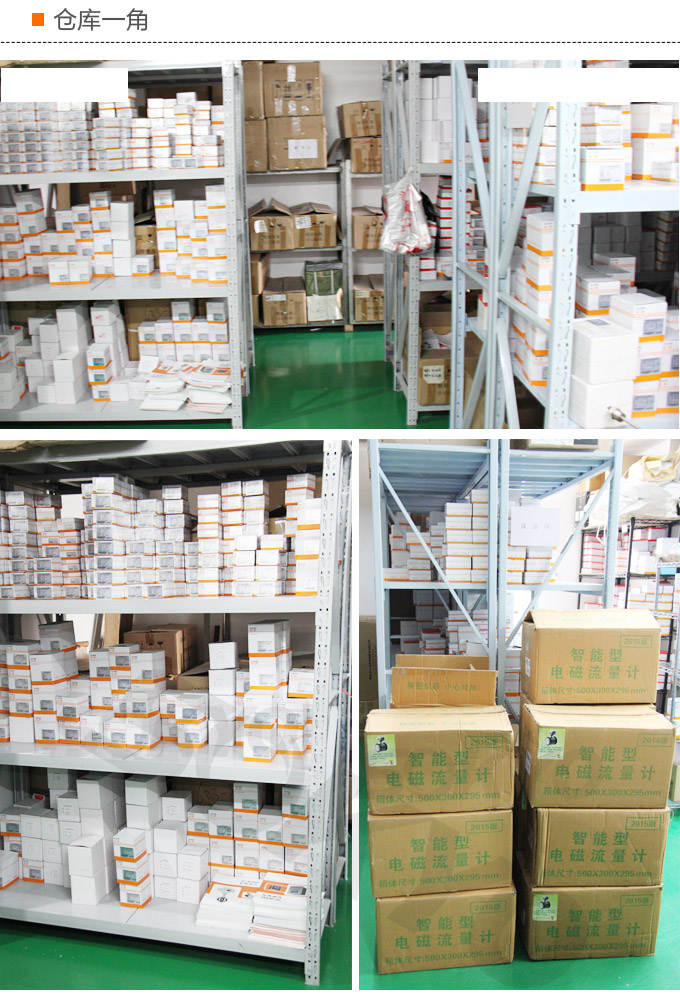

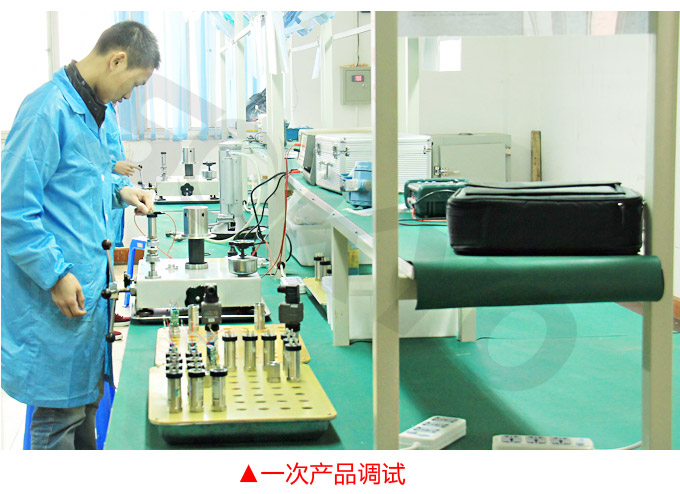

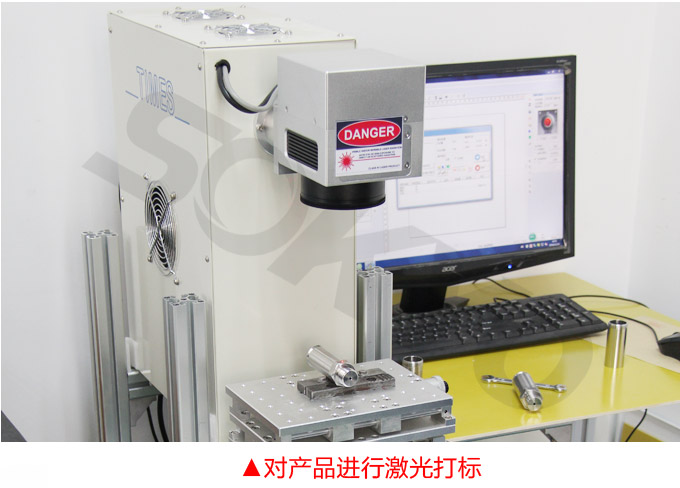

生產實拍與資質
售前售后須知
松野電氣是專業生產阿紐巴管,YTFA分體式阿牛巴流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的阿紐巴流量計生產經驗.
一、阿紐巴管,YTFA分體式阿牛巴流量計 產品特點

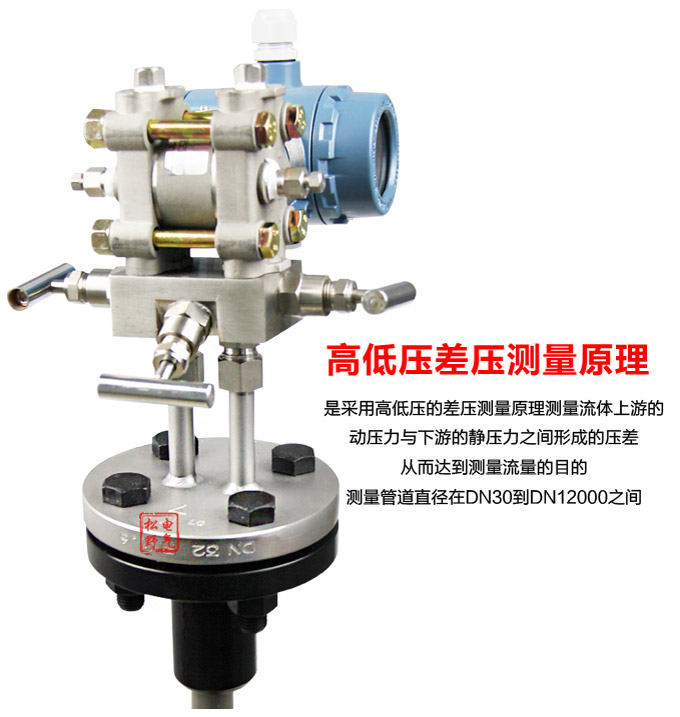

1、YTFA系列阿紐巴流量計是根據伯努利方程和流體連續方程原理，進行管道流量測量的一種差壓式流量計。

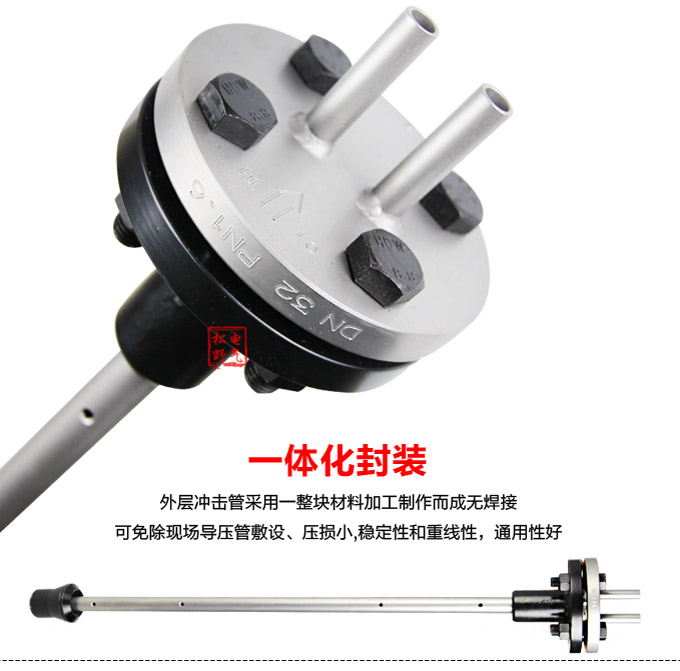

2、它具有結構簡單造價低、安裝維護方便、采用一體化結構、還可免除現場導壓管敷設、壓損小、穩定性和復現性、通用性好等特點。

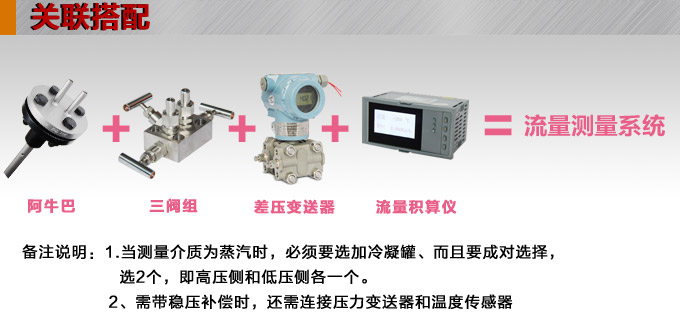

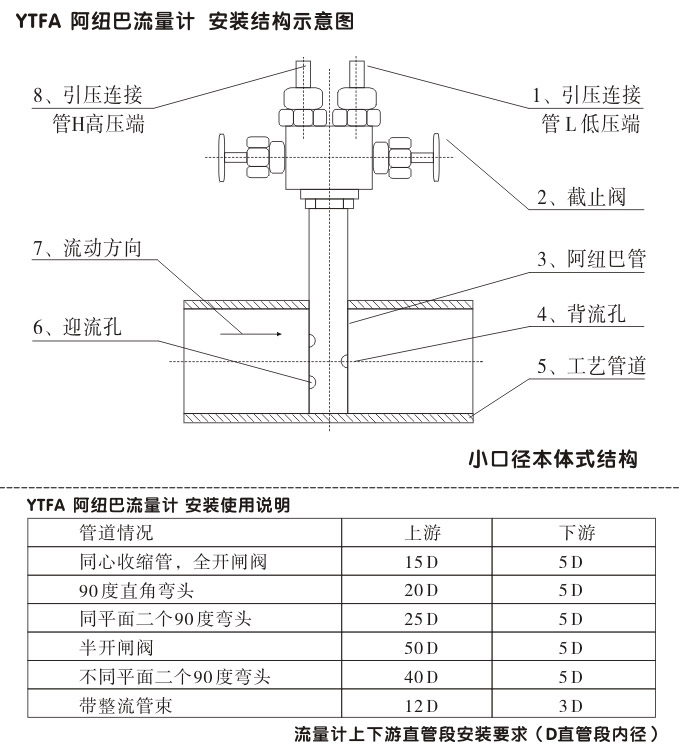

3、將阿紐巴管垂直于工藝管道中軸線插入安裝好、當流體通過時，在迎流孔與背流孔間產生壓力差、配備差壓變送器、流量積算儀、就成為阿紐巴流量系統。
4、 阿紐巴管也叫均壓測速管、適用于各種氣體、液體和蒸汽的流量檢測及計量。
5、YTFA系列阿紐巴流量計是根據伯努利方程和流體連續方程原理建立起來的、亦即“流過管道某一截面的連續流體、其體積流量與此截面上測得的動壓力 （即全壓跟靜壓 之差）的平方根成正比”、也就是通常簡稱為“流量與壓差平方根成正比”
阿紐巴實用的計算公式如下：
Q = 3999 × K × D 2 × √（△P / ρ）
Q ： 體積流量 （ m3/h ） △P：壓力差 （ Pa ）
ρ：流體密度 （ kg/m3 ） D ：管道內徑
K ：阿紐巴系數 （K = α × μ × ι × ε × τ ）
α 流量系數、μ流動特性系數、ι 熱膨脹系數 、ε 壓縮系數、τ 重力系數
6、 測量通徑：主要范圍是 DN 25 ~ DN1000：
公稱壓力：1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10MPa、16MPa、20 MPa

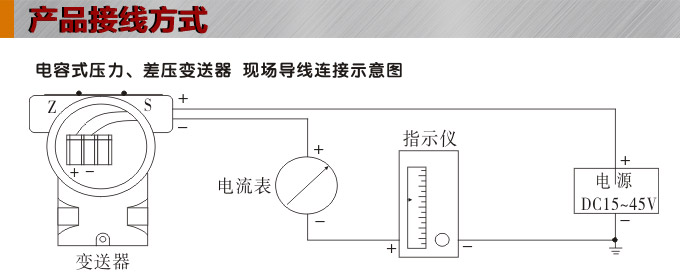

7、 信號輸出：差壓變送器信號、電流輸出DC 4~20m A
注意：瞬時流量與差壓信號的開方成正比
8、 測量精度：整個流量測量精度：±1.0%FS、
差壓精度：±0.1 %FS、±0.2 %FS、±0.5 %FS
9、 測量介質： 液體、氣體、蒸汽（飽和蒸汽和過熱蒸汽）
介質溫度：－40 ~ 350 ℃

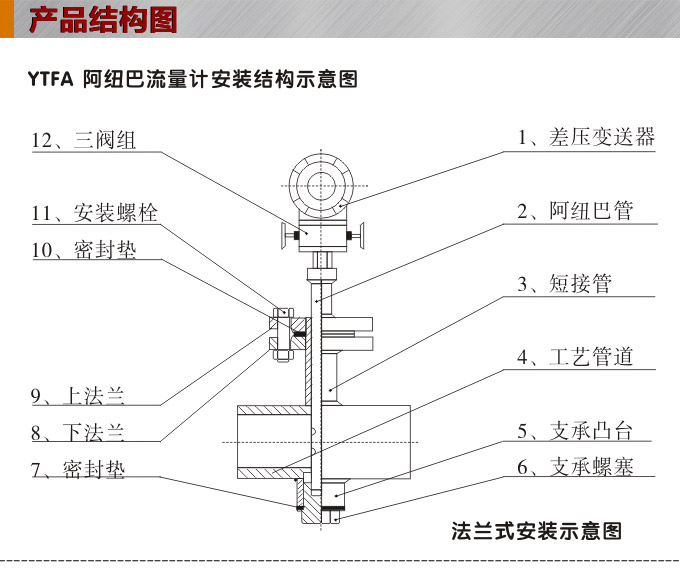

10、安裝方式：法蘭連接式、閘閥填料函式、抱箍式、本體式
11、工作電源：DC 24V、差壓變送器的工作電源
12、工作環境: 溫度范圍：-30 ~ 55 ℃、相對濕度： 5% ~ 95% RH
測量通徑：主要范圍是 DN 25 ~ DN1000：
公稱壓力：1.0、1.6、2.5、4.0、6.4、10、16、20 MPa
連接方式：分體式：阿紐巴管傳感器與差壓變送器分離
信號輸出：差壓變送器信號、電流輸出DC 4~20m A
注意：瞬時流量與差壓信號的開方成正比
測量精度：整個流量測量精度：±1.0%FS、
差壓精度：±0.1 %FS、±0.2 %FS、±0.5 %FS
測量介質： 液體、氣體、蒸汽（飽和蒸汽和過熱蒸汽）
介質溫度：－40 ~ 350 ℃
安裝方式：法蘭連接式、閘閥填料函式、抱箍式、本體式
工作電源：DC 24V、差壓變送器的工作電源
工作環境：溫度范圍：-30 ~ 55 ℃、相對濕度： 5% ~ 95% RH

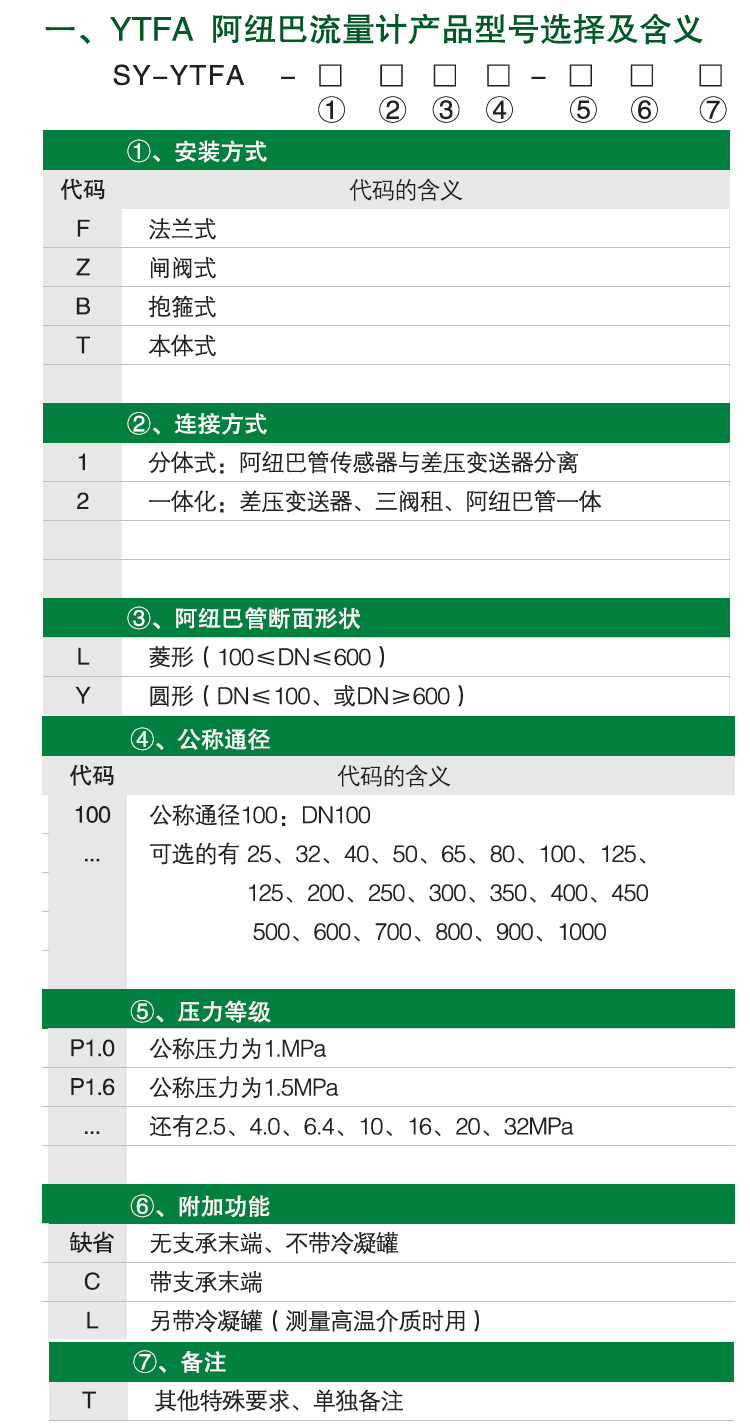

阿紐巴管,YTFA分體式阿牛巴流量計 常用型號
SY-YTFA-F1Y50-P1.6
SY-YTFA-F1Y80-P1.6
SY-YTFA-F1Y100-P1.6
SY-YTFA-F1L125-P1.6 C
SY-YTFA-F1L150-P1.6 C
SY-YTFA-F1L200-P1.6 C
SY-YTFA-F1L250-P1.6 C
SY-YTFA-F1L300-P1.6 C
SY-YTFA-F1L350-P1.6 C
SY-YTFA-F1L400-P1.6 C
SY-YTFA-F1L450-P1.6 C
SY-YTFA-F1L500-P1.6 C
SY-YTFA-F1Y600-P1.6 C
SY-YTFA-F1Y700-P1.6 C
SY-YTFA-F1Y800-P1.6 C
SY-YTFA-T1Y50-P1.6
SY-YTFA-T1Y80-P1.6
SY-YTFA-T1Y100-P1.6
SY-YTFA-T1L125-P1.6 C
SY-YTFA-T1L150-P1.6 C
SY-YTFA-T1L200-P1.6 C
SY-YTFA-T1L250-P1.6 C
SY-YTFA-T1L300-P1.6 C
SY-YTFA-T1L350-P1.6 C
SY-YTFA-T1L400-P1.6 C
SY-YTFA-T1L450-P1.6 C
SY-YTFA-T1L500-P1.6 C
SY-YTFA-T1Y600-P1.6 C
SY-YTFA-T1Y700-P1.6 C
SY-YTFA-T1Y800-P1.6 C
1、新表或停用一段時間后重新啟用的阿牛巴管或節流裝置、投用前應檢查引壓管路有無堵塞或泄漏，對液體介質應在引壓管路內充滿清潔的水或其他導壓液體，注意排放管路內混進的氣體，對氣體介質應注意排放管路內積液。
2、投運前打開三閥組中的平衡閥、關嚴正負取壓管路上閥門檢查校正差壓變送器的零點、一定注意零點、是在正負壓力腔完全等壓（即差壓等于0）時，核查調整差壓變送器。
3、在流體流動狀態下即使全開平衡閥、只要不關嚴正負取壓管路上的閥門，也不能核查零點。因?yàn)槠胶忾y本身有阻力不能完全平衡正負壓力腔的壓力，即達不到零差壓狀態。
4、測量臟污流體流量時，一定要配置沉降器或隔離器。注意導壓流體的進口、出口及排污口的位置如何合理選擇，以達到排污目的。
5、測量腐蝕性流體流量時，一定要選用合適的隔離器，根據介質比重選用合適的隔離液，并注意合理選擇隔離液與被測流體的入口。
6、阿牛巴管的設計參數是否與實際參數相符，直接關系到測 量精度。投入使用時，測得的參數如果處于設計參數的范圍內，測量精度一般不會超過設計計算精度；但是如果測 得的參數遠離設計參數范圍、 則有可能是提供的設計參數有誤、應更改設計參數，重新設計計算。（假定差壓變送器選型、制造、安裝均符合要求）
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購阿紐巴流量計請?zhí)峁┮韵聟?shù)：
1、確定工藝管道尺寸（測量通徑DN）和材質
2、確定測量介質、介質工作壓力和工作溫度
3、確定流量范圍（最大流量、最小流量、常用流量、注明流量單位）
4、阿紐巴流量傳感器和標準孔板、必須配差壓變送器、確定是否需要三閥組
5、當測量介質為高溫介質時、確定是否需要冷凝罐。
6、確定測量是否需要補償（含溫度補償、壓力補償）
7、是否需要配壓力補償用的壓力變送器、溫度補償用的溫度傳感器、或溫度變送器
8、是否需要另配流量計算控制儀，只有提供完整的設計參數，才能確定阿牛巴管的詳細參數、差壓變送器的量程、以及流體介質的雷諾數和流體系數等。
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。
