雙遠傳差壓變送器,3351DP系列

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產差壓變送器,3351DP雙遠傳差壓變送器的廠家,優質傳感元件,精度高,溫漂小,抗變頻干擾能力強
一、差壓變送器,3351DP雙遠傳差壓變送器產品特點：
1、壓力原理測量液位。
2、標準的兩線制電流4-20 mA輸出。帶現場顯示、三按鍵操作。
3、超小型外形結構，屬ROSEMOUNT1151改進型，尺寸安裝完全兼容，精度高，溫漂小，抗干擾能力強。
4、使用對象：液體，氣體，蒸汽，
5、適用于節流裝置如孔板，噴嘴等流量測量系統中壓差的測量，從而對流量的測量
差壓變送器,3351DP雙遠傳差壓變送器品牌模塊

1、信號輸出負載特性
   （參考條件：無遷移狀態，硅油灌沖液，316 L隔離膜片）

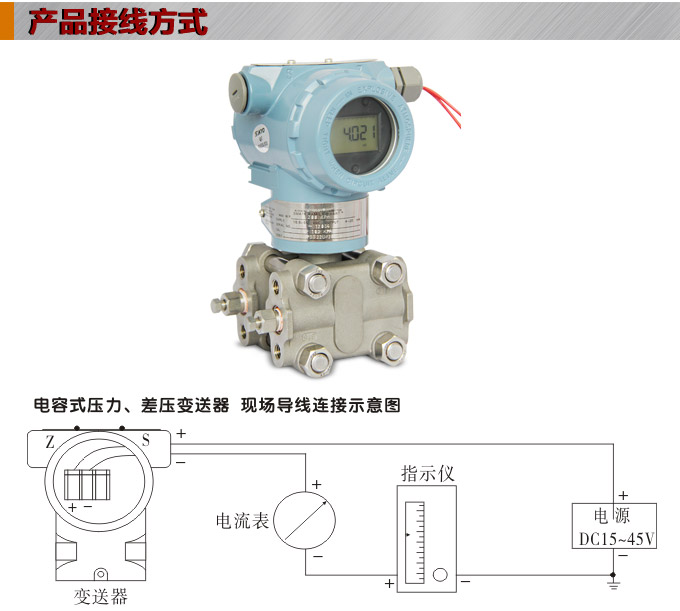

      輸出信號：DC4~20mA 或 DC4~20mA+@ HART 通訊
     傳輸形式：二線制。
     負載特性圖：供電電壓越高、帶負載能力越強
2、測量精度
      線性輸出：±0.1% FS（對量程比為1：1）
      包括線性、變差、回差、重復性的綜合誤差。
      開方輸出：在輸出壓力為 4~100%時、
為±（0.2 % 的標定量程+0.05%的上限）
3、穩定性：六個月內不超過最大量程基本誤差的絕對值。
4、濕度：0~100%相對濕度。
5、溫度范圍
放大器：-29 ~  93℃（LT型為-25 ~ 70℃）、
灌沖硅油的測量元件：-40 ~ 104℃；
法蘭式變送器灌沖高溫硅油：15 ~  315℃；
普通硅油：-40 ~ 50℃.

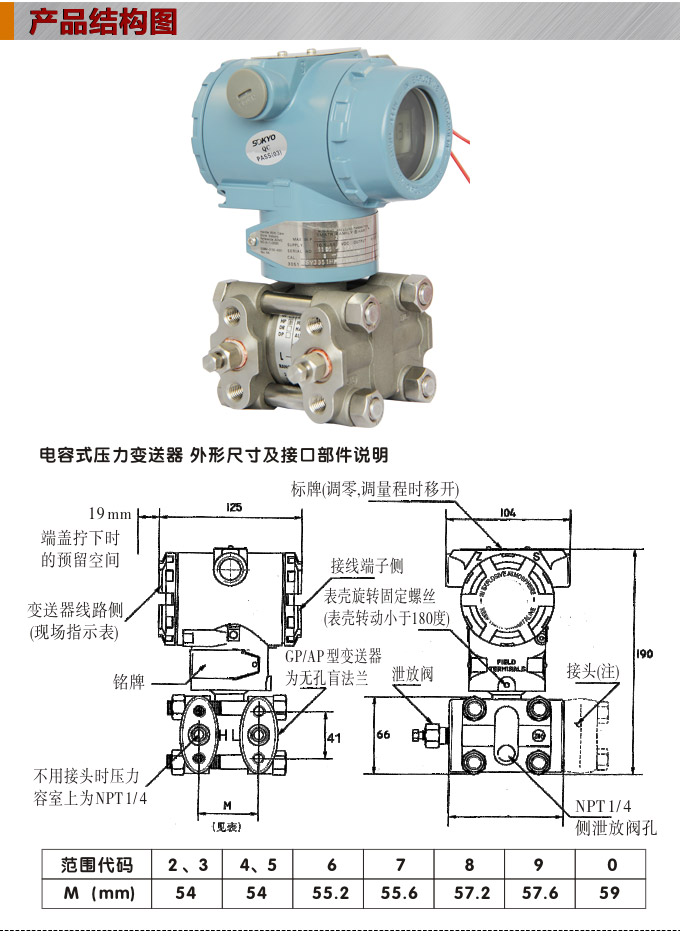

6、引壓中心距
法蘭NPT1/4、中心距54、
接頭 NPT1/2 或者 M20X1.5 、中心距50.8、54、57.2。
7、溫度影響
      在最大量程零點誤差：每56℃為量程的 ±0.5% FS 。
      即：零點溫漂 ≤ ±0.01%FS /℃
      總的影響包括量程誤差：每56℃為量程 ±1.0% FS
      即：滿量程溫漂 ≤ ±0.02 % FS /℃
      在最小量程零點誤差：每56℃為量程的±3% FS。
      總的影響包括量程誤差：每56℃為量程的±3.5%FS
8、震動影響
     頻率為 0 ~ 200Hz，任意方向上每個g為±0.05%上限值
9、安裝位置影響
     零點漂移不大于0.25kPa、此誤差可以通過校驗消除
     對量程無影響

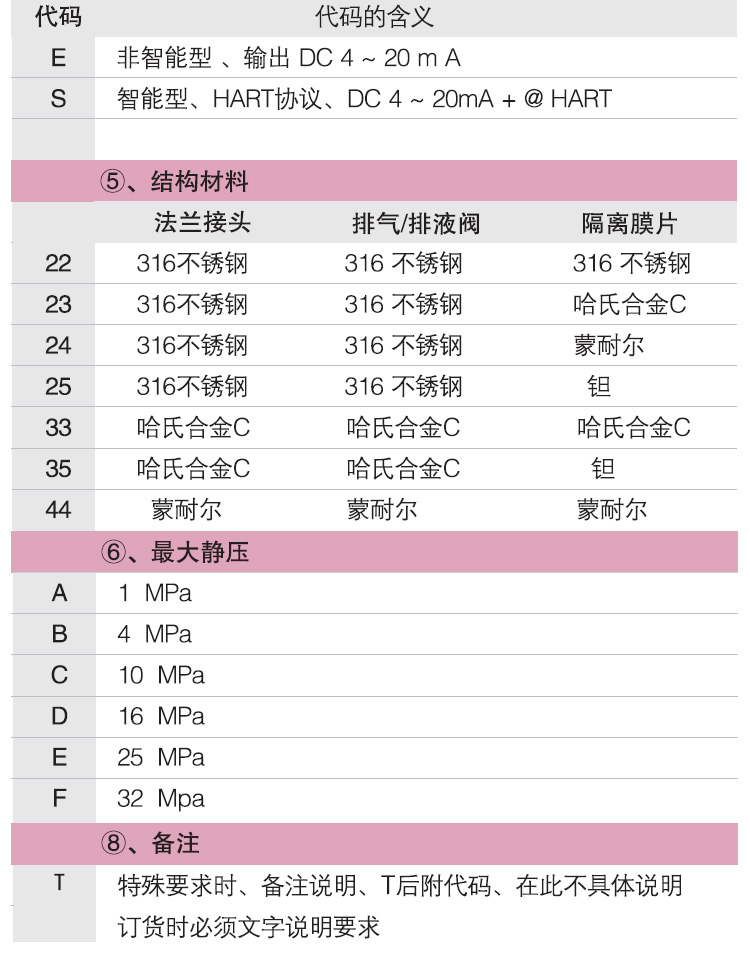

10、結構規格
接觸介質的材料
隔離膜片：316L不銹鋼，哈氏合金C、蒙耐爾或鉭
排氣/排液閥：316L不銹鋼，哈氏合金C、蒙耐爾合金。
法蘭連接頭：316L不銹鋼，哈氏合金C、蒙耐爾合金。
接觸介質的O型環：氟橡膠、丁晴橡膠
灌沖液：硅油。
螺栓：碳鋼鍍鎘。
電子線路外殼：低銅鋁合金、聚氨酯涂層鋁合金
O 形密封圈：丁晴橡膠、氟橡膠。
涂漆：聚氨酯
電氣連接件：具備現場在線測試端子。
11、使用對象：液體、氣體、蒸汽。
12、測量范圍：0 ~ 60 Pa 至0~ 40MPa。
13、供電電源：15~ 45VDC、一般為24VDC.
14、指示表頭
       指針式線性指示0 ~ 100%刻度，
       或LCD 液晶顯示和 LED 數碼顯示。
15、防爆等級：隔離防爆型Ex d IIB T4 Gb、或本質安全型Ex ia IIC T6 Ga
16、靜壓量程：1、4、10、16、25、32MPa。
17、正負遷移
       最大正遷移量為最小調校量程的500 %；
       最小負遷移量為最小調校量程的 600 %；
       不管輸出如何，正負遷移后，其量程上、下限均不超過量程的極限。
18、阻尼特性：時間常數在0.2s ~1.67s 之間連續可調。
19、啟動時間：在最小量程時，最多 2 秒鐘。
20、容積吸取量：小于0.16 cm³
21、產品使用環境
防爆型產品使用環境條件：溫度：-20℃ ~ +40℃；
      相對濕度：5% ~ 95%；大氣壓力：86 ~ -106kPa。
本安型產品外配安全柵參數：U0 ≤ 28 VDC ； I0 ≤ 30mA；P0 ≤ 0.84。
22、常用的輸入差壓：0~6KPa、40KPa、250KPa。
23、HART通訊
        通訊可選擇帶數字顯示、智能LED顯示、帶HART
        通訊、無需操作器、直接三按鍵面板操作、實現通訊
24、數據存儲
        組態數據存貯功能、即使變送器掉電數據仍可保存

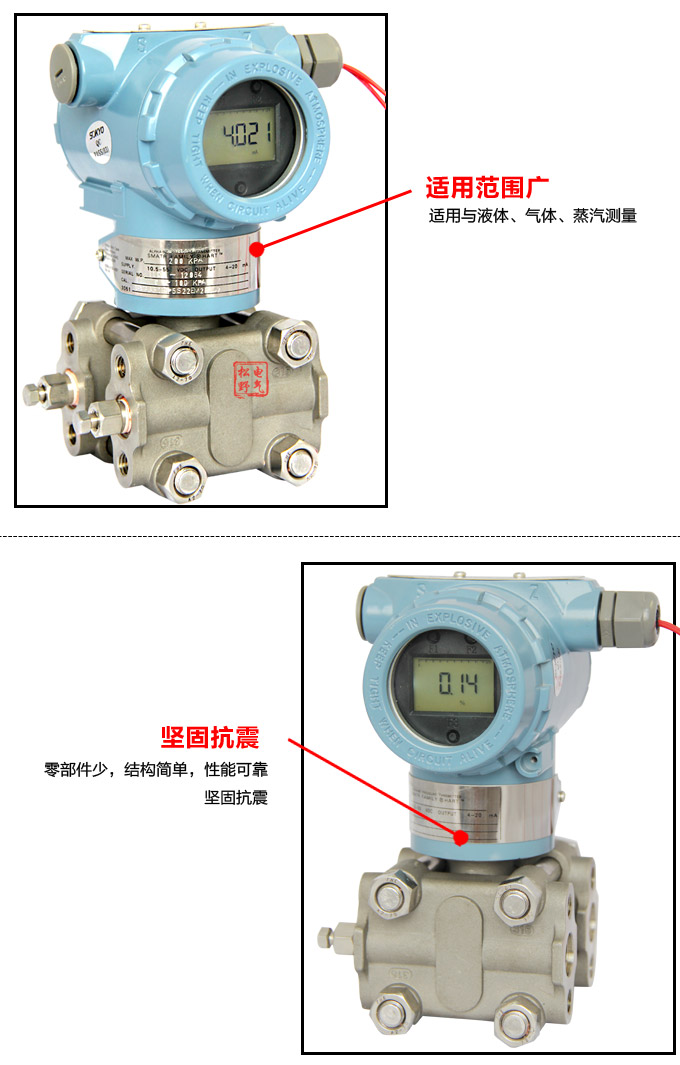

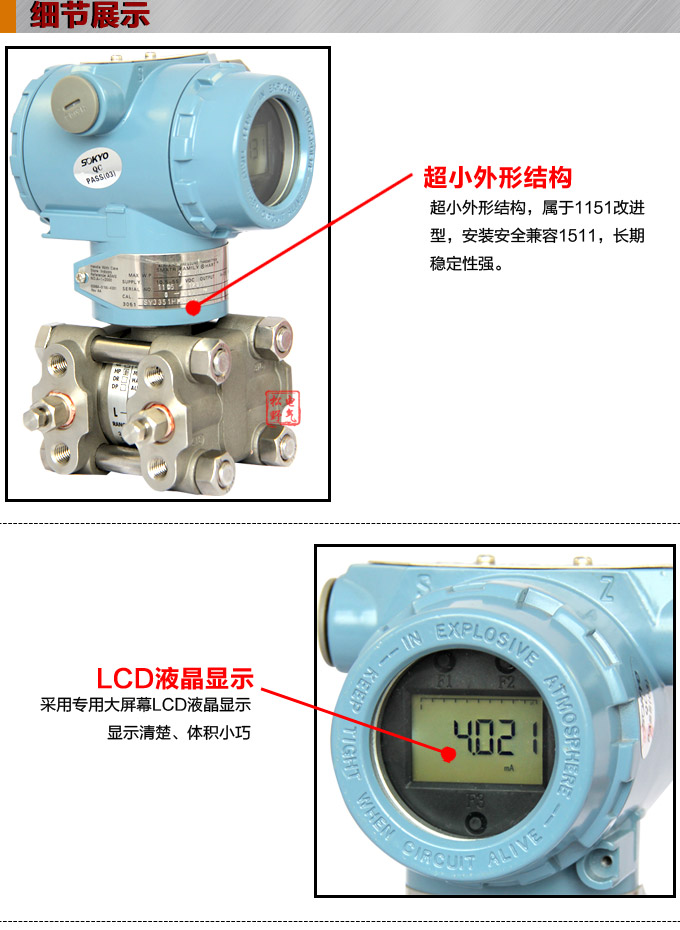

差壓變送器,3351DP雙遠傳差壓變送器細節圖1
