多功能復費率表,DW93-5000復費率表

產品詳細參數

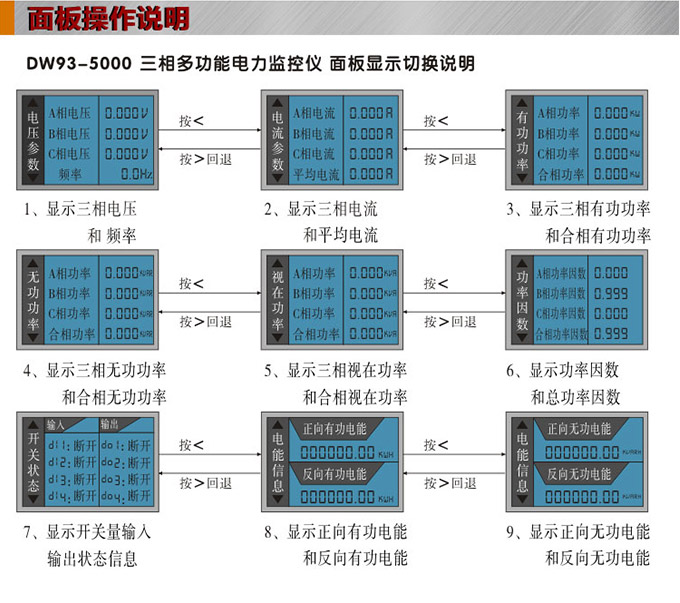

使用操作說明

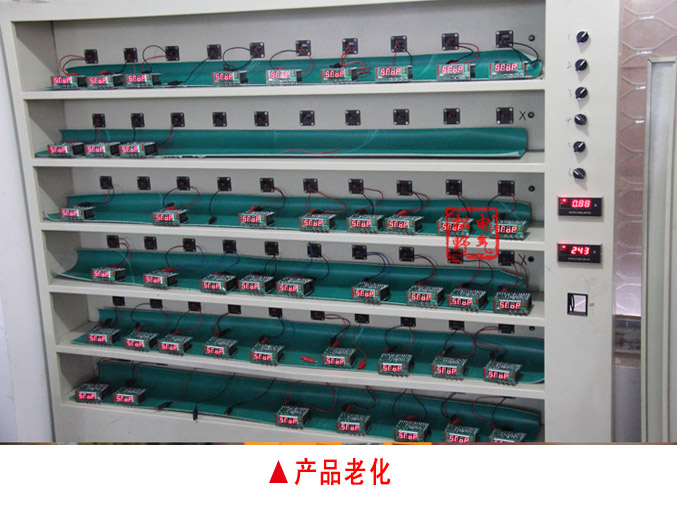

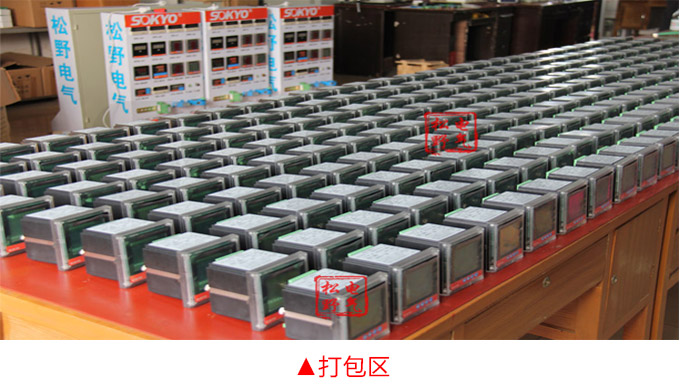

生產實拍與資質

售前售后須知

松野電氣是專業生產網絡電力儀表,DW93-5000多功能復費率表的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的多功能復費率表生產經驗

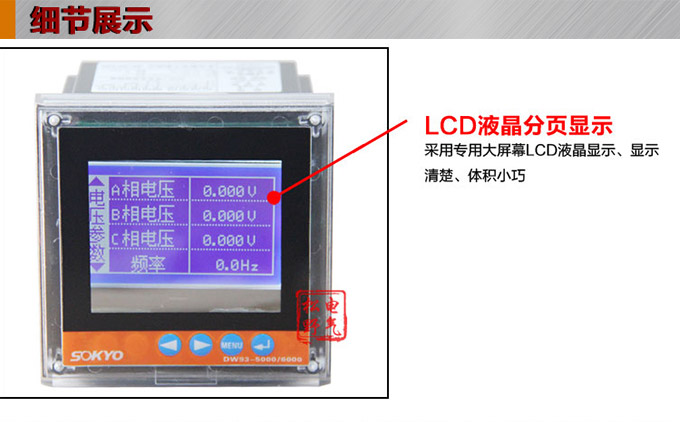

1、專用的大屏幕LCD液晶中文顯示,顯示清楚,體積小巧
2、可帶四路變送輸出4-20mA,可帶四路繼電器輸出
3、可帶一路有功電度脈沖輸出
4、可選帶RS485通訊直接與計算機相連，MODBUS協議
5、可測量三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、四象限電能、三相電壓、
電流諧波含量2-31次、電壓不平衡度、電流不平衡度、電壓正序、電壓負序、電流正序、電流負序、復費率電能（可編程3種費率、8個時段）

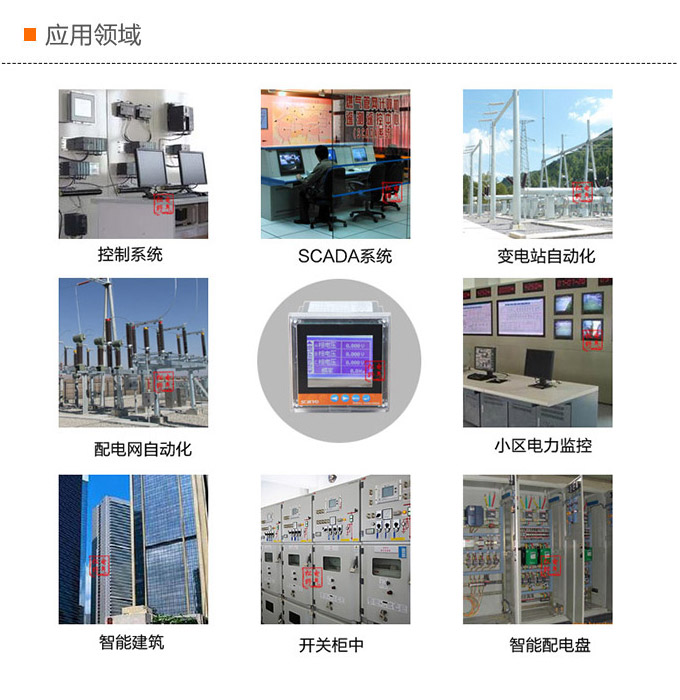

6、適用于變壓器、發電機組、電容器組、開關柜和電動機等的分布式檢測，電力電網、自動化控制系統的現場監測顯示。
廣泛用于發電廠，通訊、環保鋼鐵、冶金、石化、市政及樓宇自動化、配電網自動化、樓與自動化等行業。

①、輸入信號
         交流電壓、AC 400V或 100 V 、阻抗 400 KΩ、
         交流電流、AC 5 A 或 1A 、      阻抗 20 mΩ、
         （過載、測量時 1.2 倍、瞬時 2 倍 / 10 s）
②、電網制式
        三相網絡電力系統、
        包括三相三線制 3P3L、三相四線制 3P4L
③、測量參數、（全電參數綜合測量、監控、包含以下參數）
         三相電壓、相電壓 Ua、Ub、Uc、或線電壓 Uab、Ubc、Uca
         三相電流、每相電流 I a、I b、I c、平均電流 I
         有功功率、每相有功功率 P a、P b、P c、總有功功率 P s
         無功功率、每相無功功率 Q a、Q b、Q c、總有功功率 Q s
         視在功率、每相視在功率 S a、 S b、 S c、   總視在功率 S s
         功率因數、每相功率因數 PFa、PFb、PFc、總功率因數 PFs
         工作頻率、電網頻率 F R E、一般 40 ~ 60 Hz、
         有功電能、一次側正向有功電能WPP、反向有功電能 WPF
                   二次側正向有功電能 EPP 、反向有功電能 EPF
         無功電能、一次側正向無功電能WQP、反向無功電能WQF
                   二次側正向無功電能EQP 、反向無功電能 EQF
         開關量輸出、四路開關量輸出信息 DOS1 ~ DOS4
         模擬量輸出、四路模擬量輸出信息 MNS1 ~ MNS4
         開關量狀態、 D I 開關量輸入狀態、DO 開關量輸出狀態
         有黑點表示導通閉合、   無黑點表示斷開
④、測量精度

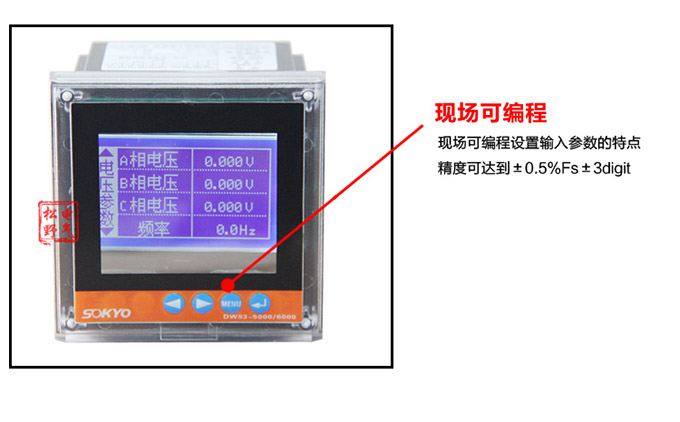

        電流、電壓、有功、無功、有功電能、 ±0.5 % Fs±3 digit 、
        無功電能、±1.0 % Fs±2 digit、工頻 40 ~ 60 Hz、 0.1 Hz
⑤、諧波信號
         各相電壓、各相電流的 2~31 次諧波檢測、
         以 H 開頭、后面數據顯示為、百分比含量
⑥、功能輸出
         模擬輸出、4 路（2 路）模擬量輸出 0 ~ 20 / 4~20 mA DC
         開關量輸入、4 路開關量輸入（干結點方式、遙信或遙控）
         開關量輸出、 4 路開關量輸出（容量250V / 0.1A、報警功能）
         通訊輸出、R S485 通訊、 Modbus- RTU 協議
         脈沖輸出、2 路電能脈沖輸出（光耦隔離）、 3200 p /kwh
⑦、絕緣性能
         絕緣強度、輸入和電源、 ≥ 2kV、   輸入和輸出、≥ 2kV
         電源和輸出、 ≥ 1kV、絕緣阻抗、≥100 MΩ、 500 V DC
⑧、工作條件
         工作環境、-10 ~ 55 ℃、 35 ~ 85 %RH
         工作電源、AC/DC   85 ~ 265 V 、功耗≤5VA

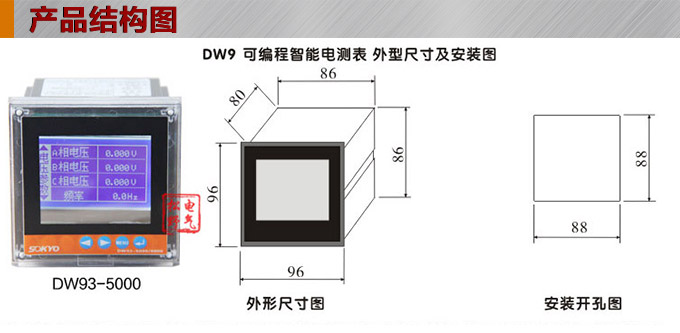

⑨、外形尺寸和開孔尺寸
         DW93、外形、96H×96W×80L、     開孔、88H×88W

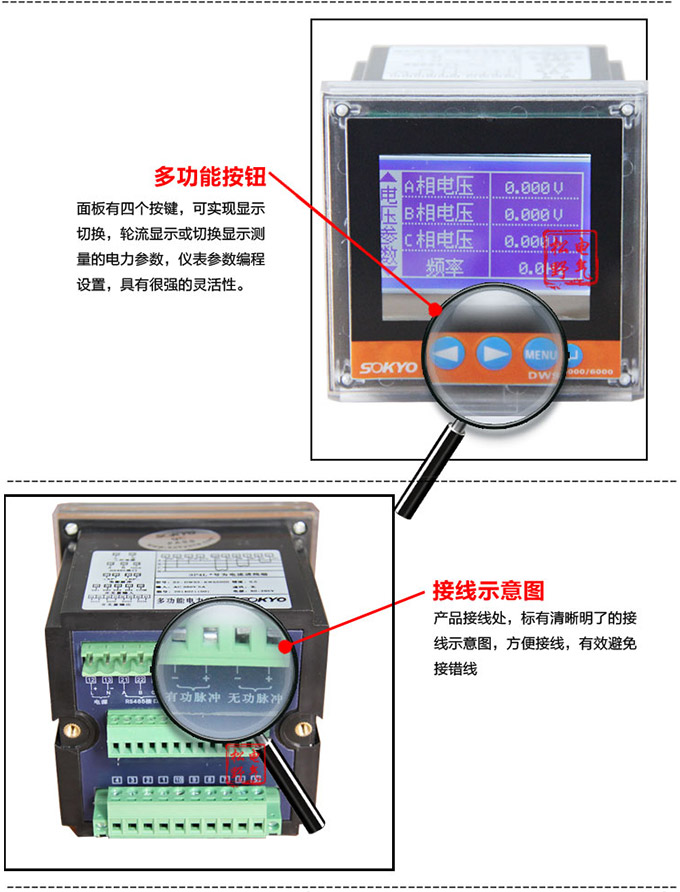

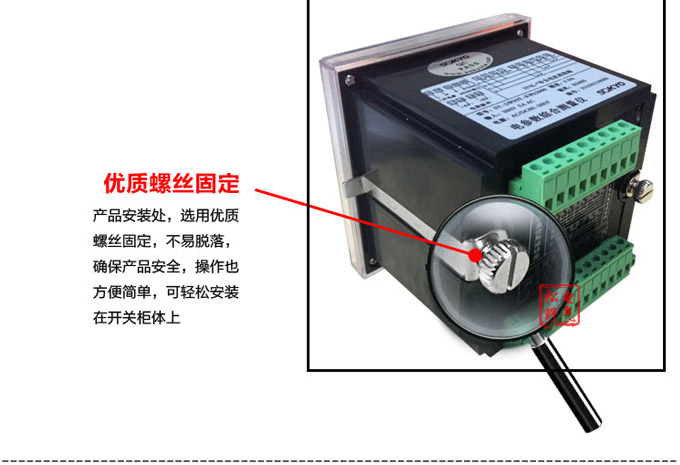

網絡電力儀表,DW93-5000多功能復費率表細節展示1
