智能數顯表,DT320G單光柱數顯控制儀

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產智能數顯表,DT320G單光柱數顯控制儀,單回路數顯控制儀的廠家,生產經驗豐富,使用壽命長,抗干擾能力強
一、智能數顯表,DT320G單光柱數顯控制儀,單回路數顯控制儀產品特點

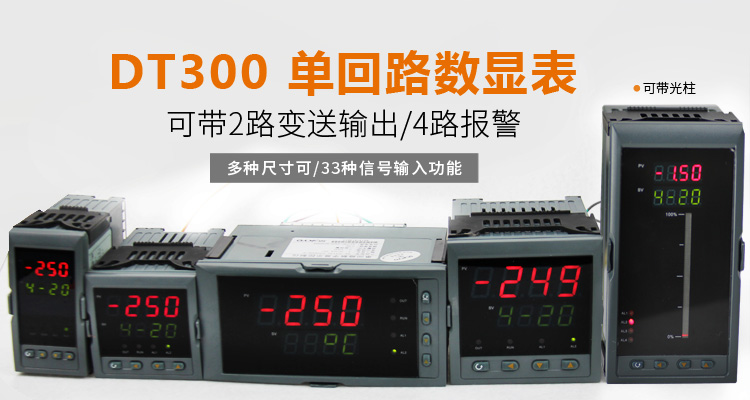

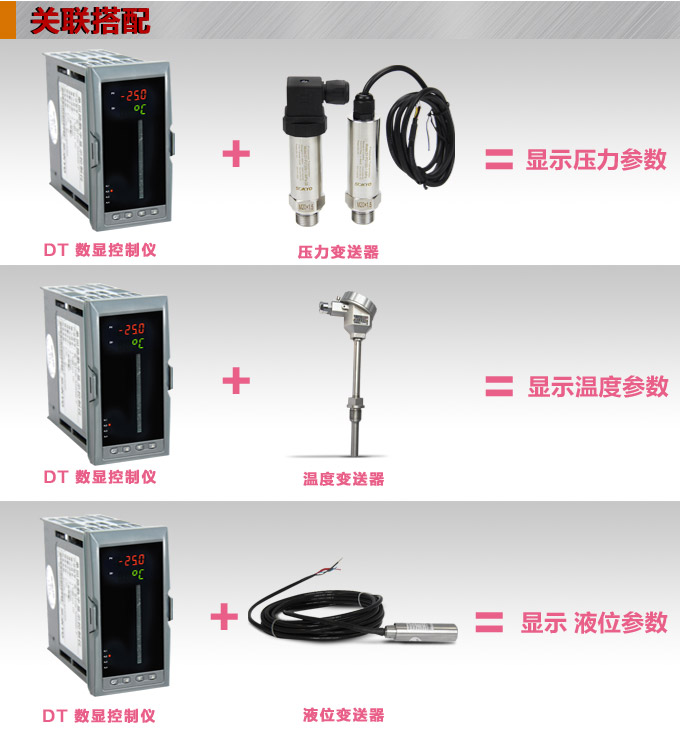

1、DT300系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
2、單路輸入，雙屏LED數碼管顯示，且帶有光柱模擬指示功能（0-100%）
3、具備36種信號輸入功能，可任意選擇輸入信號類型；0.2%測量精度
4、熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃
5、具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能，帶LED報警燈指示
6、具有電壓、電流變送輸出信號可選
7、支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
8、儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能
9、帶DC24V饋電輸出、為現場變關器配電
10、輸入、輸出、電源、通訊相互之間采用光電隔離技術

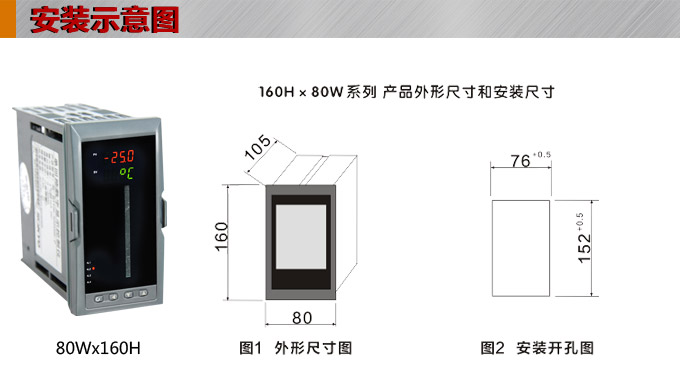

11、外形尺寸有48*96豎式、48*48，72*72，96*96，160*80橫式，80*160豎式、96*48橫式，等多種外形尺寸
12、參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復系統原始設置功能
智能數顯表，DT320G單光柱數顯控制儀，單回路數顯控制儀品牌模塊

智能數顯表,DT320G單光柱數顯控制儀,單回路數顯控制儀技術參數
1、顯示方式：
      數碼管：雙屏LED高亮度數碼管數字顯示
      光       柱：測量值百分比光柱模擬顯示
2、輸入方式：
      熱電偶： K(0~1300 ℃)、 E(0~1000℃)、 B(400~1800 ℃)、
                          S(0~1600℃)、 T(-200~400℃）、 J(0~1200 ℃)、
                          R(400~1800℃)、 N(0~1300℃)、 F2(700~2000 ℃)、
                          Wre3-25(0~2300℃)、 Wre5-26(0~2300 ^OC)
      熱電阻：Cu50(-50~150 ^OC)、Cu53(-50~150℃)、Cu100(-50~150℃)
                          Pt100(-200~650 ^OC)、BA1(-200~600 ^OC)、BA2(-200~600 ℃)
      線性電阻：0～400Ω、0～500Ω
      遠傳電阻：0～350Ω、30～350Ω
      直流電壓：0-20mV、0-40mV、0-100mV
      直流電壓：0-5V、1-5V、0-10V、0-5V開方、1-5V開方；輸入阻抗≥510KΩ
      直流電流：0-20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方；輸入阻抗≤250Ω
3、報警/控制輸出
      燈指示：LED指示燈，報警/控制輸出狀態時燈亮
      輸       出：報警/控制開關量輸出，開關量類型可選
                          ALM——繼電器觸點輸出。
                                          觸點容量：AC220V/0.5A(小) DC24V/0.5A(小)（阻性負載）
                                           AC220V/2A(大) DC24V/2A(大)（阻性負載）
                         SCR(K3/K6)——可控硅過零觸發脈沖輸出，容量：AC400V/0.5A
                         SSR(K4)——固態繼電器驅動電壓輸出，容量：DC12V/30mA
                         SOT(K5)——雙向可控硅通斷輸出，容量：AC600V/5A
4、變送輸出：
      直流電壓：DC1-5V 負載電阻≥250KΩ（可選擇帶大負載模塊，負載電阻≥4KΩ
      直流電壓：DC0-5V負載電阻≥250KΩ（可選擇帶大負載模塊，負載電阻≥4KΩ
      直流電壓：DC0-10V負載電阻≥4KΩ
      直流電流：DC4-20mA，負載電阻≤600Ω
      直流電流：DC0-20mA，負載電阻≤600Ω
      直流電流：DC0-10mA，負載電阻≤1.2KΩ
5、通訊輸出：
      通訊接口：標準串行雙向通訊接口：RS485——二線制，通訊距離≤1000米
                                                                      RS232——三線制，通訊距離≤15米
      通訊協議：標準MODBUS RTU通訊協議，1位起始位，8位數據位，1位停止位，無奇偶
                          校驗，波特率1200～9600bps
6、打印輸出
      打印接口：RS232C——三線制，通訊距離≤15米
                         適配微型串行打印機，16針，波特率1200～9600bps
7、饋電輸出
      輸出電壓：DC24V±1V
      輸出電流：≤30mA（負載電阻≥750Ω）
8、電源
      開關電源：AC/DC100~240V 頻率50/60Hz 功耗≤5W
      開關電源：DC20~29V 功耗≤3W
9、使用環境
      溫       度：-10-50^℃
      濕       度：10～90%RH避免強腐蝕氣體
10、特性
      溫度漂移：≤0.01%FS/^℃(典型值約50ppm/℃
      單路采樣周期：500ms
      耐壓強度：輸入/輸出/電源/通訊相互之間（1000V.AC/min）
      絕緣強度：輸入/輸出/電源/通訊相互之間≥100MΩ
      電磁兼容：IEC61000-4-4(電快速瞬變脈沖群)，±4KV/5KHz；IEC61000-4-5（雷擊、
                          浪涌），共模4KV，差模2KV
      設定方式：面板輕觸式按鍵數字設定，設定值斷電永久保存
      保護方式：輸入回路斷線、輸入信號超/欠量程報警

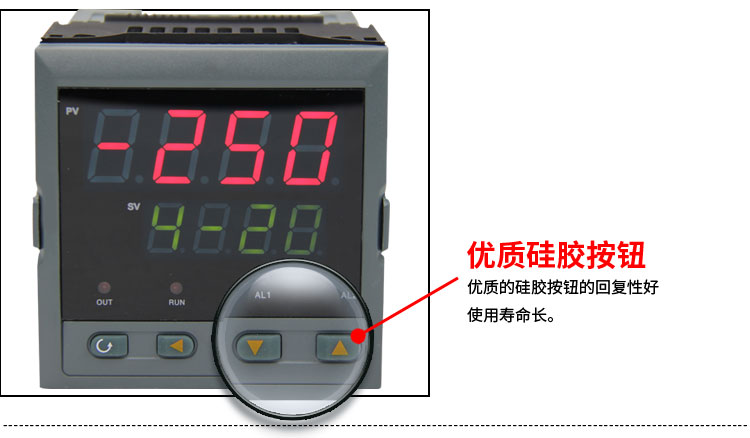

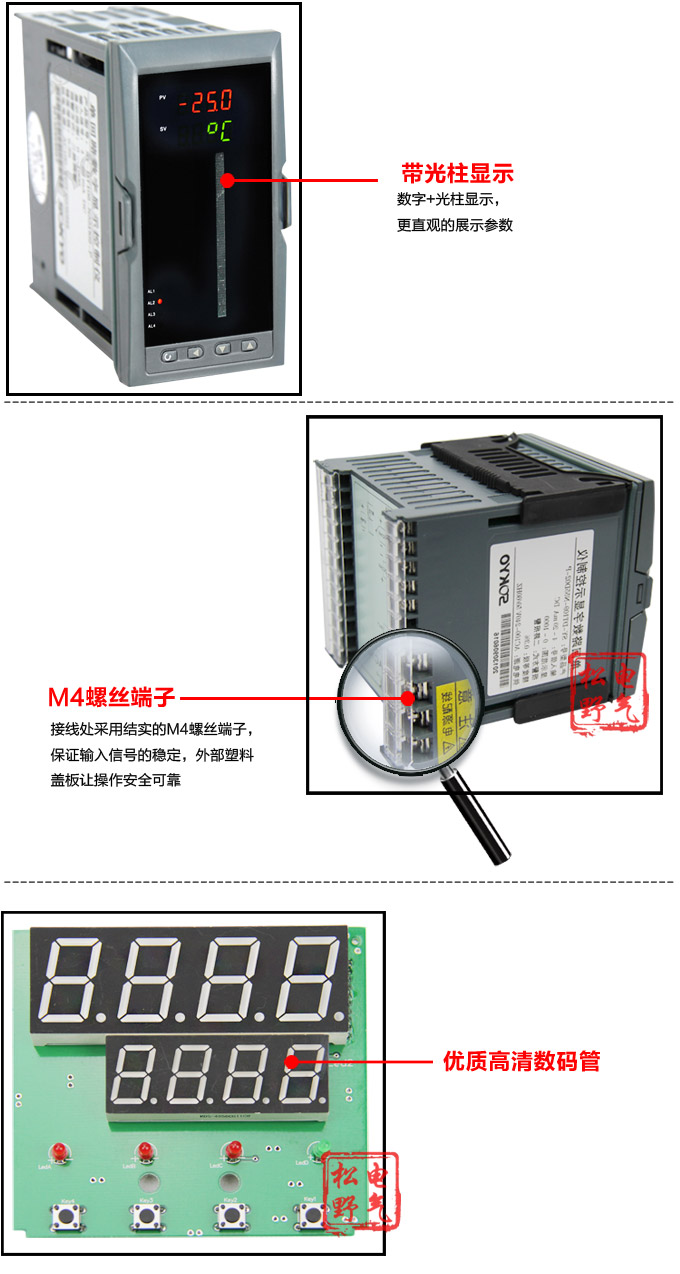

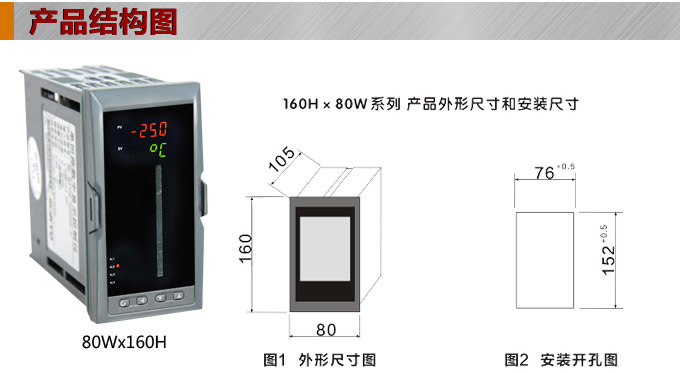

智能數顯表，DT320G 單光柱數顯控制儀，單回路數顯控制儀細節展示1

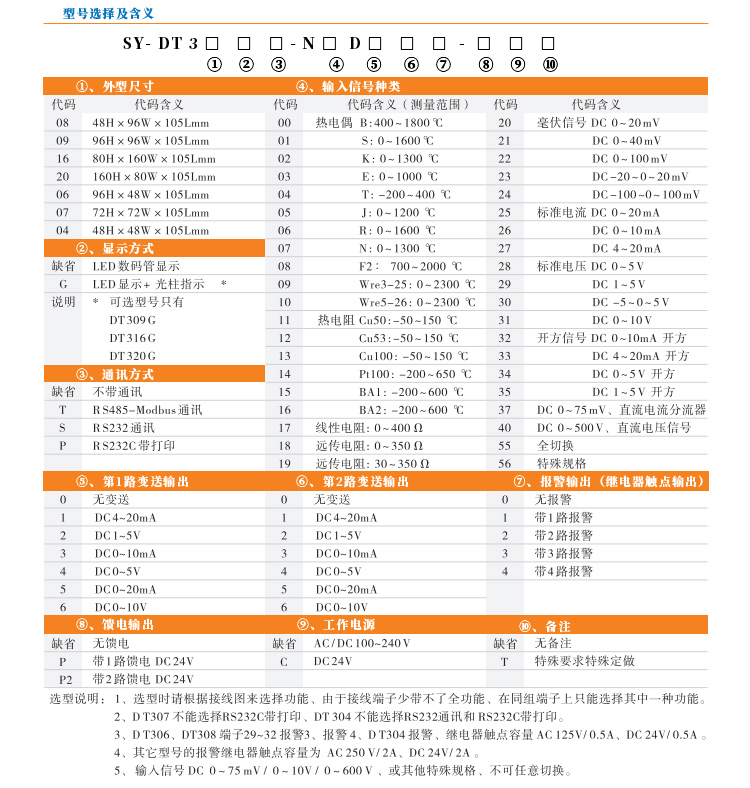

一、智能數顯表,DT320G單光柱數顯控制儀,單回路數顯控制儀型號選擇及含義
選型說明：

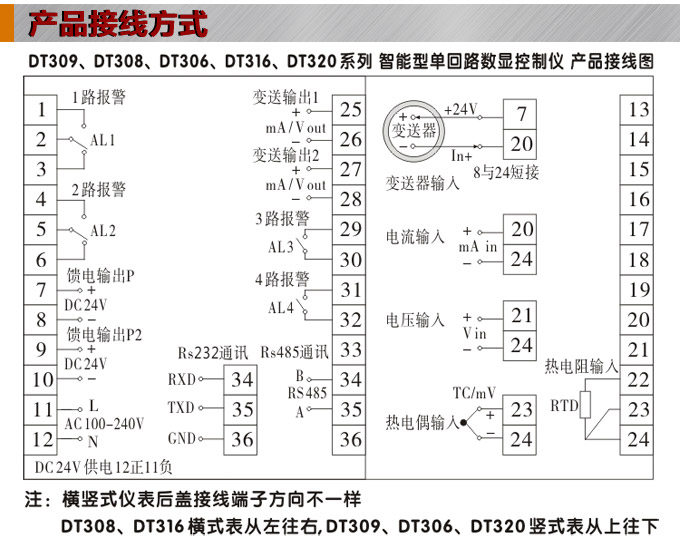

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，
有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為”7“型的儀表不帶RS232C打印接口，”4“型的儀表不帶RS232
通訊接口和RS232C打印接口。
3、規格尺寸為”8“、”6“型的儀表，接線端子25～36間如有報警功能，繼電器觸點
容量為AC220V/0.5A、DC24V/0.5A，規格尺寸為”4"型的儀表繼電器容量一樣，
其它規格尺寸的儀表繼電器觸點容量為AC220V/2A,DC24V/2A
4、在寫型號時必須完整。
二、智能數顯表,DT320G單光柱數顯控制儀,單回路數顯控制儀常用型號
常用型號：
              SY-DT320G-N02D002
              SY-DT320G-N14D002
              SY-DT320G-N02D102
              SY-DT320G-N27D102
              SY-DT320G-N27D002
              SY-DT320G-N55D002
              SY-DT320G-N55D102
              SY-DT320GT-N02D002
              SY-DT320GT-N14D002
              SY-DT320GT-N02D102
              SY-DT320GT-N27D102
              SY-DT320GT-N27D002
              SY-DT320GT-N55D002
              SY-DT320GT-N55D102
三、智能數顯表,DT320G單光柱數顯控制儀,單回路數顯控制儀獨特點
