松野電氣是專業生產所用變保護,DH93所用變保護裝置,綜保的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的所用變保護裝置生產經驗
一、所用變保護,DH93所用變保護裝置,綜保特點：
①、全鋁機箱面板鋼琴拉絲、外觀精美
        采用全密封式結構、具有良好的抗震、防塵性能
       小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用 AC/ DC 220 V
        裝置操作電源為DC220V
        如需 AC220V、DC110V、AC110V 需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約
⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
        操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元
       器件及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流（電壓）合成算法、可外加零序也可不外加零序 CT （PT）、
       實現零序過流電壓保護。
      采用精密合成算法、可通過按鍵 Menu 操作來實現
       V-V接法和Y 型接法通用。
⑩、具有完整的斷路器操作回路、超低功耗。

①、額定工作電壓
         AC 220V、DC220V 或 DC110V（訂貨注明）
         操作回路電源
         DC 220V （DC110V、AC220V、AC110V、訂貨注明）
②、額定技術數據
        交流電流：5A或1A （訂貨注明）
        交流電壓：400V或100V（訂貨注明）
        頻   率：50Hz
③、功率消耗
        工作電源：正常工作時、不大于5W、
                  保護動作時、不大于10W、
        交流電流回路：＜1 VA/相（IN = 5A）
                      ＜0.5VA/相（IN = 1A）
        交流電壓回路：＜0.5VA / 相
④、精確工作范圍
         電    流：0.04 In ~ 20 In
         電    壓：0.4V ~ 1.2Un
         頻    率：0.9 Fn ~ 1.1 Fn
         時    間：0 ~ 100s
⑤、保護部分精度
         定值精度：≤±5%
         時間精度：＜±1% 整定時間+35ms
         整組動作時間：≤35ms
         頻率精度：≤0.01Hz
⑥、測控部分精度
         交流量精度：≤±0.2%
         有功、無功：≤±0.5%
⑦、開關量輸入
         輸入類型：無源、
         光電隔離輸入數量：8路
         工作電壓：AC220V、DC220V 或 DC110V
⑧、開出接點容量
         a、出口繼電器
         觸點額定載流容量：250VAC / 220V DC 、5A
         輸出類型：無源（空接點）
         b、信號繼電器
         觸點額定載流容量：250VAC / 220V DC 、5A
         輸出類型：無源（空接點）
⑨、通信接口
         數   目： 1
         電氣特性：RS485
         通訊協議： Modbus
         地    址：1~99、
         波特率：≤ 9600 bps
         通信介質：雙絞線或光纖
所用變保護,DH93所用變保護裝置,綜保功能配置
1、產品型號：SY-DH93T-KWh5000 D
2、保護功能：低壓閉鎖定電流速斷保護
                低壓閉鎖定限時電流速斷保護
                低壓閉鎖定時限過電流保護
                反時限過電流（一般、非常、極端）
                零序過流告警和跳閘（小接地系統）
                低電壓保護
                零序過電壓保護
                合閘后加速保護
                過負荷保護
                三相一次重合閘
                相間充電保護
               PT 斷線
               方向過流
               過電壓保護
                負序過流保護
                非電量保護
3、遙測遙信：電流、電壓、有功、無功、功率因數、頻率、8路遙信量
4、事件記錄：保護事件
              告警事件
              遙信變位事件
              操作記錄事件
              事故變位次數統計
5、控   制：就地/遠方分、合閘
             遠方定值修改
             遠方保護投/退
6、操作箱：跳位、合位指示
              自保持及防跳
              跳、合閘電流自適應
              控制回路斷線告警

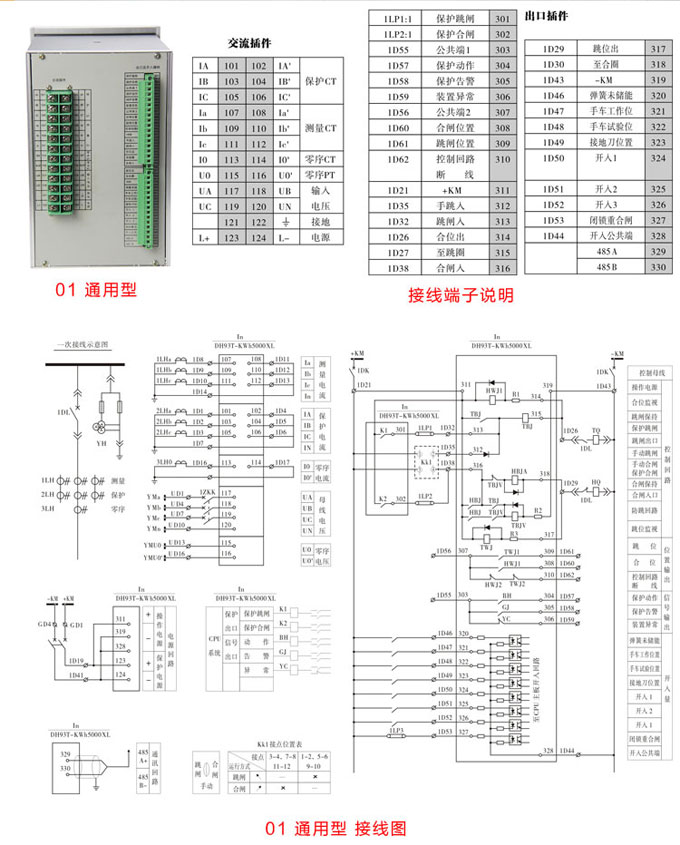

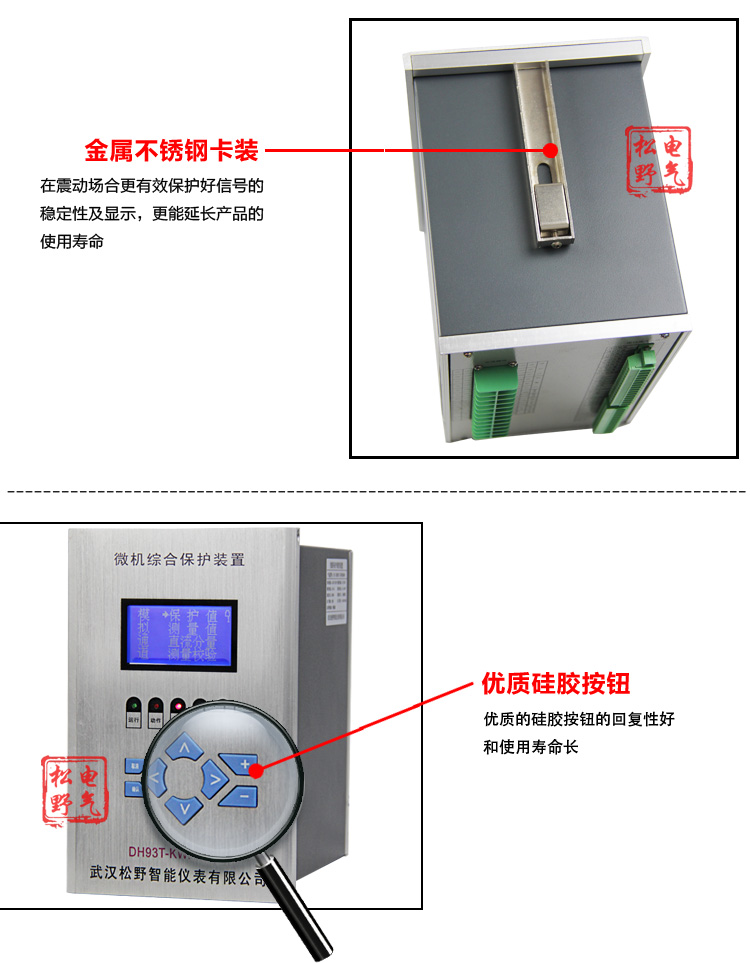

7、通    訊：RS485、Modbus 協議8、適用范圍：常用 35kV、10kV、6kV 、3kV 變壓器系統所用變保護,DH93所用變保護裝置,綜保細節展示1
