超聲波液位計接線圖及舉例說明
發布時間：2014-12-02 16:12:19 文章來源：未知 作者：test 人氣：
圓柱型超聲波液位計非接觸式測量，螺紋安裝，安裝方便. 標準輸出：兩線制電流4-20 mA、電壓0-5V、1-5V、0-10V、輸出。進口的超聲波傳感器，性能穩定可靠、體積小巧、重量輕、安裝方便、接線簡單、實用性強。檢測距離1M、2M、3M、4M、5M、6M、8M、10M廣泛應用在液位、料位檢測、車輛限高集裝箱定位、釀酒、飲料、藥液監測等。

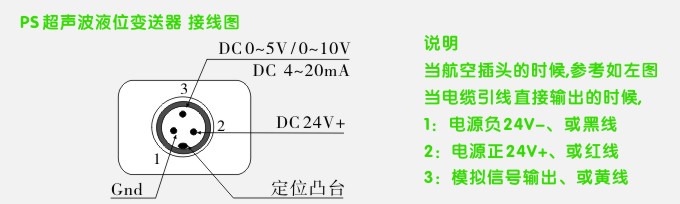

超聲波液位計接線圖及舉例說明：
說明：當輸出是航空接頭時
2：電源正+Vcc
1：電源負-Gnd
3：信號輸出Out
電流DC4~20mA
電壓DC0~5V、0~10V
當輸出是電纜引線輸出時：
紅色線：電源正+ Vcc
黑色線：電源負- Gnd
黃色線：信號輸出Out
電流DC4~20mA
電壓DC0~5V/10V
