松野隔離式安全柵工作原理和特點
發布時間：2015-03-04 10:15:01 文章來源：未知 作者：test 人氣：
安全柵的主要功能就是限制安全場所的危險能量進入危險場所，及限制送往危險場所的電壓和電流。齊納管Z用于限制電壓。當回路電壓接近安全限壓值時，齊納管導通，使齊納管兩端的電壓始終保持在安全限壓值以下。電阻R用于限制電流。當電壓被限制后，適當選擇電阻值,可將回路電流限制在安全限流值以下。
與齊納安全柵相比，隔離式安全柵除具有限壓與限流的作用之外，還帶有電流隔離的功能。隔離柵通常由回路限能單元、電流隔離單元和信號處理單元三部分組成控制工程網版權所有，基本功能電路如圖2所示。回路限能單元為安全柵的核心部分。此外，輔助有用于驅動現場儀表的回路供電電路和用于儀表信號采集的檢測電路。信號處理單元則根據安全柵的功能要求進行信號處理。

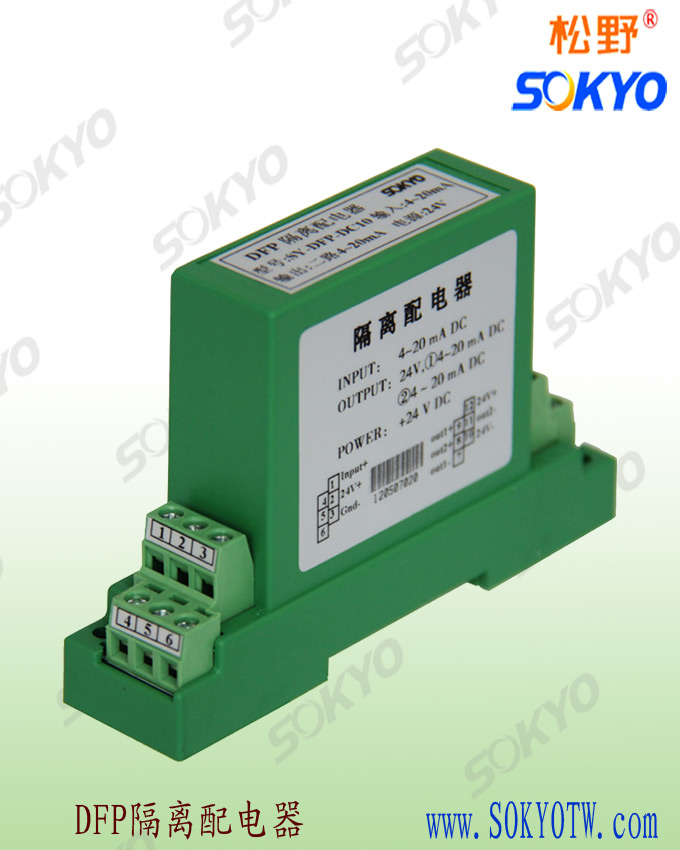

工業現場一般需要采用兩線制傳輸方式的配電器，既要為諸如壓力變送器等一次儀表提供24V 配電電源，同時又要對輸入的電流信號進行采集、放大、運算、和進行抗干擾處理后，再輸出隔離的電流和電壓信號，供后面的二次儀表或其它儀表使用。但一些特殊的工業現場不但需要兩線制傳輸，既提供配電電源又有信號隔離功能，同時還需要具有安全火花型防爆的性能，可靠地防止電源高壓與信號之間的混觸，利用電流、電壓雙重化限制回路，把進入危險場所的能量限制在安全定額以下的具有特殊功能的配電器—安全柵。
隔離式安全柵，基本有檢測端安全柵和操作端安全柵兩種類型。檢測端安全柵與兩線制變送器配套使用;操作端安全柵與電氣轉換器或電氣閥門配套使用。也有信號輸入等類型隔離式安全柵。
由于隔離式安全柵采用了限壓、限流、隔離等措施，不僅能防止危險能量從本安端子進入危險現場，提高系統的本安防爆性能，而且還增加了系統的抗干擾能力，大大提高了系統運行的可靠性。 24VDC 電源經DC-AC-DC變換后，輸出模塊電路所需要的多種電壓。
檢測端隔離式安全柵的原理是：模塊電路將通過本安能量限制電路輸入的電流或電壓信號轉變為0.2-1VDC后，送入模塊內進行采集、放大、運算和進行抗干擾處理后，再經變壓器調制成輸出隔離的電流和電壓信號，供后面的二次儀表或其它儀表使用。模塊還需輸出一個隔離的18.5∽28.5VDC電壓，通過本安能量限制電路做為供給兩線制變送器的工作電壓。本安能量限制電路能限制大電流或高電壓的危險信號竄入危險現場。
操作端隔離式安全柵的原理是：將調節器或操作器輸出的4-20mA DC信號隔離后再輸出4-20mA DC 的信號，通過本安能量限制電路供給電氣轉換器或現場的電氣閥門定位器使用。
本文關鍵字：隔離式安全柵,配電器
