微差壓變送器在通風系統中應用
發布時間:2014-12-02 16:15:16 文章來源:未知 作者:test 人氣:
通風系統是借助換氣稀釋或通風排除等手段,控制空氣污染物的傳播與危害,實現室內外空氣環境質量保障的一種建筑環境控制技術。通風系統就是實現通風這一功能,包括進風口、排風口、送風管道、風機、降溫及采暖、過濾器、控制系統以及其他附屬設備在內的一整套裝置。

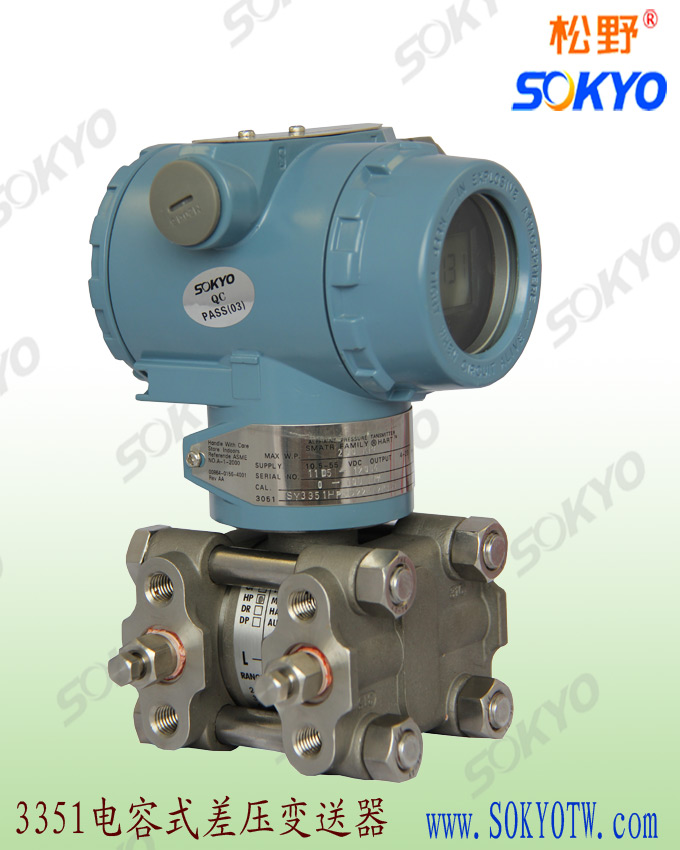

要準確的測量風量,需要對風峒中的實際風流情況進行準確采集,引壓裝置在這里就顯得較為重要,筆者根據經驗選擇了中國礦業大學胡亞非教授發明的引壓裝置,引壓裝置包括與風道截面形狀相同的均壓管,通過固定架固定在風道的風峒墻上,均壓管上安置有若干個測壓頭,測壓頭垂直于風道截面,且端頭平行于來流方向,均壓管內的壓力信號通過測壓引出導管引出。微差壓變送器采用 超小型外形機構、屬于1151改進型、安裝全面兼容1151、結構材料、只有22、316L不銹鋼法蘭接頭和隔離膜片,廣泛的應用于通風系統中微小差壓的測量、或微小負壓特別是在氣密性檢測方面、泄露慢、前后差壓小。
微差壓變送器量程任意選擇、不超出大量程即可、即正負遷移,如 DR 2E、可以 -1000Pa ~ 200Pa、即 -1kPa ≤P≤1kPa標準的兩線制 DC 4-20 m A 輸出,當選擇智能型時、為 輸出 DC 4-20 m A + @ HART 通訊,智能型產品已經帶現場顯示、三按鍵操作、軟件組態無需另外的手操、直接任意設置、簡單方便。
本文關鍵字:差壓變送器,3351DR智能微差壓變送器
