PS1300i液位計用在高爐水位測量
發布時間：2014-11-24 10:13:58 文章來源：未知 作者：test 人氣：
在高爐設計時采用封閉式循環水沖渣，經沉淀池、過濾池將水、礦渣分離，然后將沉淀后礦渣用行車抓斗進行打撈等工藝過程。由于沖渣水循環反復使用，導致沖渣水水質差、且各水池環境特殊等問題。因此我們要選型PS1300i液位變送器用在高爐水位測量，該種液位計具有精度高、溫漂小、抗干擾能力強、特別是變頻器干擾。但由于沖渣水溫度高、水硬度高、礦渣沉淀物多等固有問題，使儀表原有的可靠性、穩定性、準確度大打折扣、因此在設備管理過程中特別關注了這些問題，經過不斷地積累經驗，采取了一些有效的技術改進措施，從而確保生產的安全穩定。

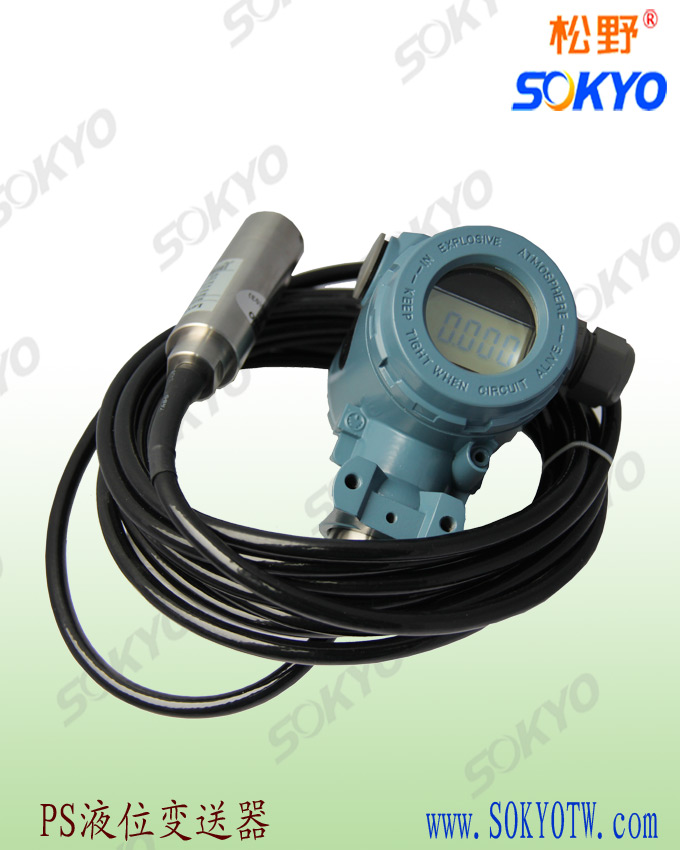

PS1300i液位計安裝方式是：將變送器探頭經過保護套管直接投入到水池底部。當水位發生變化時，探頭壓力感應膜片將做相應的位移變化，使變送器輸出標準電流（4～20 mA）信號傳遞到智能數顯表，由智能數顯表顯示出水池實際水位情況。但由于沖渣水溫度高（約80℃），使儀表探頭電器元件加速老化。由于水硬度（CaCO3）高達660 mg/L，而工業水的硬度為109.45 mg/L），使探頭壓力感應膜片表面快速結垢，而改變原有的機械特性，隨著時間的延長，這種現象越來越嚴重，儀表的穩定性、可靠性、準確性就越來越差。由于礦渣沉淀物多，在大約一個月的時間里將探頭掩埋，在探頭掩埋初期，使儀表的測量顯示值滯后于實際水位的變化，到中后期由于沉淀后礦渣板結密度越來越大，將探頭進口處完全堵塞，致使水位變化信息無法傳遞到探頭壓力感應膜片上，使投入式液位變送器完全喪失功能而報廢。
PS1300i液位計測量方式的改進與制作 針對沖渣水水質差、水池環境特殊難題，經過長期摸索，我們采取了將投入式液位變送器測量方式進行了以下改進，，在水池中裝上一個隔離罐，在隔離罐的頂端安裝一只滑輪，在水池中放入一只浮球，用尼龍繩一端拴住浮球，另一端拴住變送器探頭，然后將尼龍繩的中間放到滑輪上。在隔離罐內注入水泵冷卻過的冷卻水，水位的高度由液位變送器的上限量程所決定。在確定好水位高度處開一個溢流孔，保持隔離罐內水位不變。工作原理是：但水池水位處在最高時，浮球通過滑輪傳動使變送器探頭處在隔離罐最低部，此時，液位變送器輸出最高（20 mA），但水池水位處在最低時，浮球通過滑輪傳動使變送器探頭處在隔離罐最高處，此時，液位變送器輸出最低（4 mA）。可見，改進后的液位變送器輸出與水位變化關系完全一一對應，達到了測量的目的。
