一、

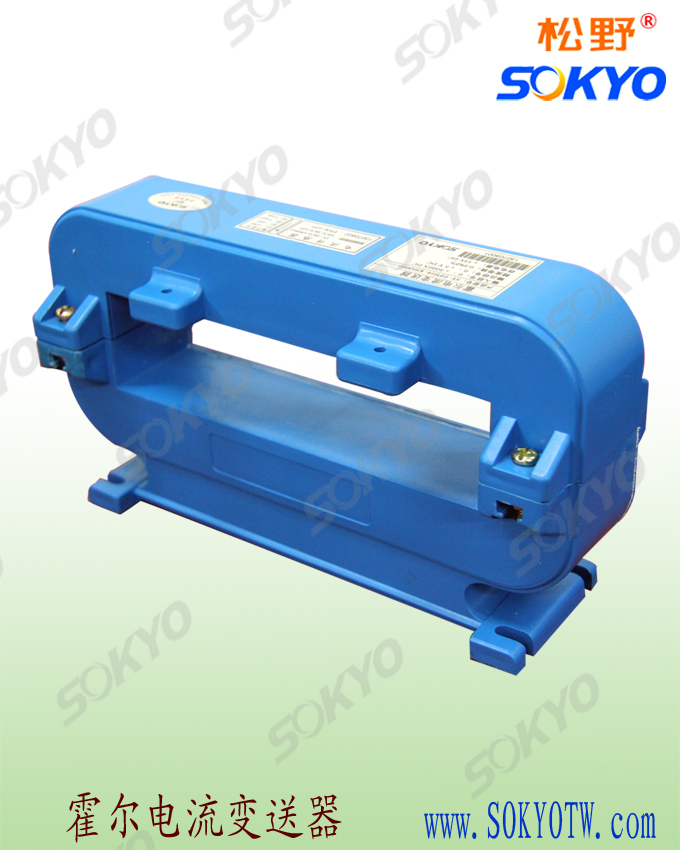

霍爾電流傳感器、變送器的基本原理與使用方法
1.霍爾器件
霍爾器件是一種采用半導體材料制成的磁電轉換器件。如果在輸入端通途看著電流IC，當有意磁場R穿過該器件感磁面，則在輸出端出現霍爾電勢VH。
霍爾電勢VH的大小與控制電流IC和磁通密度B的乘積成正比，即VH=KHIVBsin
霍爾電流傳感器是按照安培定律原理做成，即在載流導體周圍產生一正比于該電流的磁場，而霍爾器件則用來測量這一磁場。因此，使電流的非接觸測量成為可能。
通過測量霍爾電勢的大小間接測量載流導體電流的大小。因此,電流傳感器經過了電-磁-電的絕緣隔離轉換。
2.霍爾直流檢測原理
由于磁路與霍爾器件的輸出具有良好的線性關系，因此霍爾器件輸出的電壓訊號U0可以間接反映出被測電流I1的大小，即：I1∝B1∝U0
我們把UO定標為當被測電流I1為額定值時，U0等于50mV或100mV。這就制成霍爾直接檢測電流傳感器。
3.霍爾磁補償原理
原邊主回路有一被測電流I1，將產生磁通Φ1，被副邊補償線圈通過的電流I2所產生的磁通Φ2進行補償后保持磁平衡狀態，霍爾器件則始終處于檢測零磁通的作用。所以稱為霍爾磁補償電流傳感器。這種先進的原理模式優于直檢原理模式，突出的優點是響應時間快和測量精度高，特別適用于弱小電流的檢測。
4.磁補償式電壓傳感器
為了測量mA級的小電流，根據Φ1=T1N1,增加N1的匝數,同樣可以獲得高磁通Φ1。采用這種方法制成的小電流傳感器不但可以測mA級電流,而且可以測電壓。
與電流傳感器所不同的是在測量電壓時，電壓傳感器的原邊多匝繞組通過串聯一個限流電阻R1,然后并聯連接在被測電壓U1上,得到與被測電壓U1成正比例的電流I1
副邊原理同電流傳感器一樣，當補償電流I2流過測量電阻RM時，在RM兩端轉換成電壓作為傳感器的測量電壓U0，即U0=I2RM
5.電流傳感器的輸出
直接檢測式電流傳感器為高阻抗輸出電壓，在應用中，負載阻抗要大于10KΩ,通常都是將其±50mV或±100mV懸浮輸出電壓用差動輸入比例放大器放大到±4V或±5V。
6.取樣電壓與測量電阻的計算
從前面公式知道
U0=I2RM 式中：U0-測量電壓，又叫取樣電壓（V）
RM=U0/I2 I2-副邊線圈補償電流（A）
RM-測量電阻（Ω）
計算時I2可以從磁補償式電流傳感器技術參數表中查出與被測電流（額定有效值）I1相對應的輸出電流（額定有效值）I2
7.飽和點與最大被測電流的計算
當輸出電流I2最大值時，電流值不再跟著I1的增加而增加，我們稱為傳感器的飽和點。
在測量交流或脈沖時，當RM確定后，要計算出最大被測電流I1MAX，如果I1max值低于交流電流峰值或低于脈沖幅值，將會造成輸出波形削波或限幅現象，此種情況可將RM選小一些來解決
